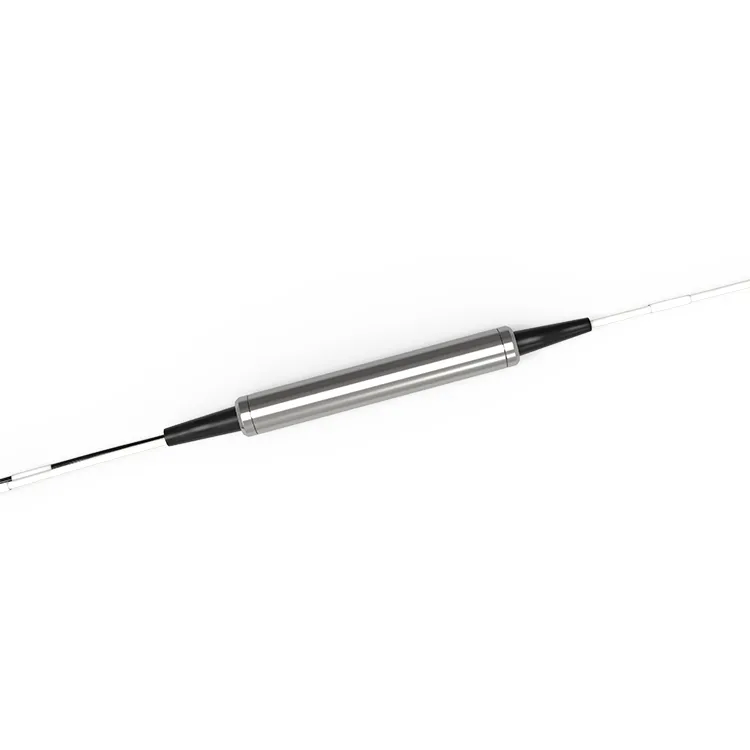

Componente passivo filtro FWDM TX1550 RX1310 1490

Il FWDM è un componente cruciale nei sistemi di comunicazione ottica come Fiber-to-the-Home (FTTH) e nelle reti di telecomunicazioni. Consente una trasmissione efficiente dei dati su distanze maggiori con un degrado minimo del segnale. Il segnale TX a 1550 nm è comunemente utilizzato per le comunicazioni in fibra ottica a lungo raggio grazie al suo tasso di attenuazione inferiore rispetto alle lunghezze d'onda più corte. I segnali RX a 1310 nm e 1490 nm, invece, sono comunemente utilizzati nelle reti ottiche passive (PON) per la trasmissione a corto e medio raggio.

Invia la tua richiesta

Descrizione

Parametri tecnici

Descrizione del prodotto

Il componente passivo FWDM Filter TX1550 RX1310 1490 è un componente di comunicazione ottica altamente efficiente e affidabile progettato per separare e combinare lunghezze d'onda con livelli di potenza variabili. Attraverso l'applicazione della tecnologia di divisione ottica, divide i segnali in lunghezze d'onda distinte per la trasmissione, migliorando così l'efficienza della comunicazione e garantendo una trasmissione dei dati più stabile. Ciò aumenta significativamente le prestazioni complessive del sistema di comunicazione ottica. Trova ampio utilizzo negli amplificatori ottici e nelle applicazioni CATV.

Etichetta sexy: filtro fwdm tx1550 rx1310 1490 componente passivo, Cina filtro fwdm tx1550 rx1310 1490 componente passivo produttori, fornitori, fabbrica, lenti a infrarossi, Lenti grandangolari, lenti a lunghezza focale fissa, fotodiodi a spillo, trasmettitori ottici, teleobiettivi

Specifiche del prodotto

Lunghezza d'onda	TX1550RX1310/1490nm	Tecnologia	TFF (Filtro a pellicola sottile)
Banda passante	1540~1650nm	Riflessione	1260~1360&1480~1500
Ondulazione della banda passante	Inferiore o uguale a 0,30 dB	IL @ Banda passante	Inferiore o uguale a 0,60 dB
Ondulazione della banda di riflessione	Inferiore o uguale a 0,20 dB	IL @ Riflessione	Inferiore o uguale a 0,40 dB
Isolamento della trasmissione (canale regolabile)	Maggiore o uguale a 30 dB	Isolamento della trasmissione (canale non regolato)	Maggiore o uguale a 50 dB
Isolamento riflesso	Maggiore o uguale a 15 dB	Perdita dipendente dalla polarizzazione	Inferiore o uguale a 0,1 dB
Dispersione della modalità di polarizzazione	Inferiore o uguale a 0.2ps	Stabilità termica	Inferiore o uguale a 0.005N
Direttività	Maggiore o uguale a 50 dB	Perdita di rendimento	Maggiore o uguale a 45 dB
Gestione della potenza ottica	Inferiore o uguale a 500 mW	Temperatura	In funzione da -40 a 85 gradi Stoccaggio da -40 a 85 gradi
Tipo di fibra	SMF-28e	Dimensione del pacchetto	Acciaio ∮5,5 x L34mm ABS 902010nm

Nota.
1) Tutte le specifiche si basano su dispositivi senza connettori e garantiti su lunghezza d'onda, polarizzazione e temperatura.
2) I valori di PMD e dispersione cromatica sono garantiti dalla progettazione.
3) Le specifiche sono soggette a modifiche senza preavviso.

Informazioni sull'ordinazione

FW	- Pacchetto	-Tipo di connettore	U/A	-55	-Tipo di fibra	-Lunghezza della fibra
	S: Acciaio	0: nessun connettore	U: UPC	55: 1550 nm	9: 0Fibra da 0,9 mm	005: 0.5+/-0.1m
	B: SCATOLA IN ABS	1: L.C	R: APC		20:2,0 mm	01: 1.0+/-0.1m
	Altri	2: SC			30:2,0 mm	altri
		3: FC			Altri
		4: Altri

Domande frequenti

D: Cosa significa FWDM TX 1550nm RX 1310/1490nm?

R: Questo dispositivo FWDM può ricevere un segnale di 1310 nm o 1490 nm e trasmettere contemporaneamente un segnale di 1550 nm. Lo scopo è trasmettere più segnali su una singola fibra.

D: Quali velocità di trasferimento dati supporta FWDM TX 1550nm RX 1310/1490nm?

R: Il dispositivo supporta diverse velocità di trasmissione dati, tra cui 1 Gbps, 10 Gbps, 40 Gbps e 100 Gbps, ecc.

D: Qual è il ruolo di FWDM TX 1550nm RX 1310/1490nm?

R: Il dispositivo può separare il segnale di 1310 nm o 1490 nm dal segnale di 1550 nm per ridurre l'interferenza tra segnali e migliorare la qualità del segnale durante la trasmissione.
