Descrizione

Parametri tecnici

Caratteristiche

● Velocità dati operativa fino a 25,78 Gbps
● Fino a 10 km di distanza di trasmissione
● Fotodiodo Pin ad alta sensibilità e TIA
● Connettore duplex LC
● Connettore inseribile a caldo da 20 pin
● Basso consumo energetico<1 W
● Da -20 a 70 gradi con un ampio intervallo di temperature operative
● Alimentatore singolo +3,3 V±5%.
● Conforme alla SFF-8472
● Completamente conforme alla direttiva RoHS

Dettagli del prodotto

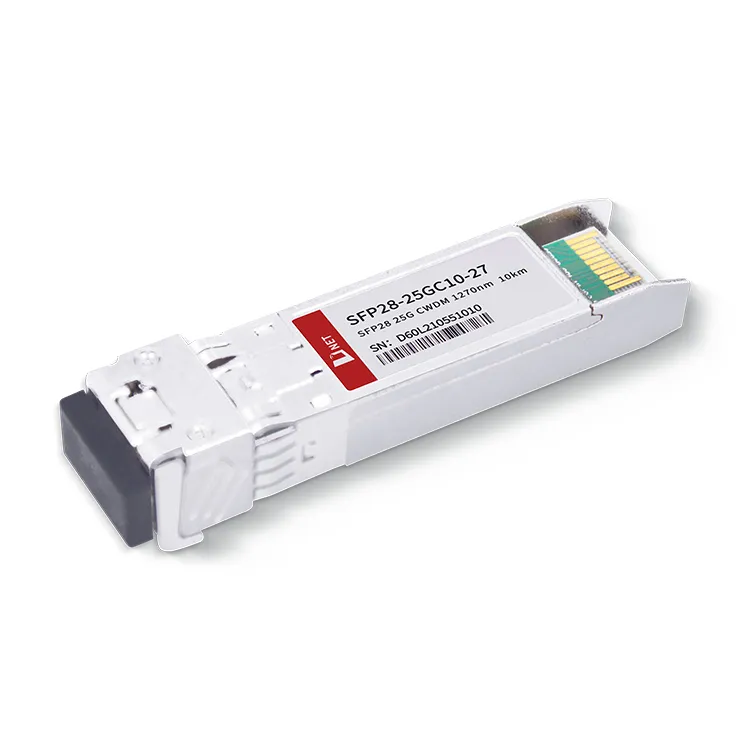

Il modulo 25G CWDM 1270nm 10KM di D-net utilizza un laser CWDM DML e un ricevitore PIN. Sia il canale di ricezione che quello di trasmissione incorporano un circuito CDR integrato in grado di supportare una velocità massima fino a 25,78 Gbps. Il ricetrasmettitore ottico a colori 25G 1270nm 10KM è progettato per conservare le risorse in fibra, riducendo così efficacemente i costi operativi complessivi per i fornitori di servizi. Il modulo 25G 1270nm 10KM è conforme agli standard SFF-8472 e RoHS. Il modulo ricetrasmettitore 25G SFP28 CWDM 10KM trova ampia applicazione nell'interconnettività dei data center, nelle reti di trasmissione ottica degli operatori di comunicazione, nelle reti di backhaul di stazioni base wireless e negli scenari Ethernet aziendali.

Etichetta sexy: Modulo ricetrasmettitore SFP28 CWDM 1270nm, Cina Produttori di moduli ricetrasmettitore SFP28 CWDM 1270nm, fornitori, fabbrica, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

Valutazioni massime assolute

Parametro	Simbolo	Unità	minimo	Massimo
Intervallo di temperatura di conservazione	Ts	^oC	-40	85
Umidità relativa	RH	%	0	95
Tensione di alimentazione massima	Vcc3	V	-0.5	4.0

Condizioni operative consigliate

Parametro	Simbolo	Unità	minimo	Tip	Massimo
Intervallo di temperatura del caso operativo	Tc	^oC	-20		70
Tensione di alimentazione	Vcc	V	3.14	3.3	3.46
Velocità in bit	BR	GB/s		25.78
Rapporto errore bit	BER				5*10^-5
Lunghezza massima del collegamento supportata	L	Km			10

Definizione di porti elettrici

Parametro	Simbolo	Unità	minimo	Tip	Massimo	Nota
Tensione di alimentazione	V_CC	V	3.14	3.3	3.46
Consumo energetico	P	mW			1000
Trasmettitore
Impedenza differenziale di ingresso	R_IN	Ω		100
Oscillazione di input dati a terminazione singola	V_IN	mVp-p	90		450
Trasmissione della tensione di disabilitazione	V_DIS	V	2		V_CCHOST
Trasmissione della tensione di abilitazione	V_IT	V	V_EE		V_EE+0.8
Trasmissione della tensione di asserzione del guasto	V_FA	V	2		V_CCHOST
Trasmissione della tensione di disattivazione del guasto	V_FDA	V	V_EE		V_EE+0.4
Ricevitore
Oscillazione dell'uscita dati a terminazione singola	V_OD	mVp-p	200		450
Guasto LOS	V_PERSO	V	2		V_CCHOST
LOS Normale	V_LOSNR	V	V_EE		V_EE+0.4

Caratteristiche ottiche

(Tc=0 a 70 oC e Vcc= 3,14 a 3,46 V)

Parametro	Simbolo	Unità	minimo	Tip	Massimo	Nota
Lunghezza d'onda nominale	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Deriva della lunghezza d'onda	Δλ	nm	-6.5		+6.5
Potenza di uscita media	Pav	dBm	-3		2
Ampiezza spettrale (-20dB)	s	nm			1
Rapporto di estinzione	E.R	dB	3.5
Rapporto di soppressione della modalità laterale	SMSR	dB	30
Potenza media di lancio del trasmettitore spento	POFF	dBm			-30
Rumore di intensità relativa	RIN	dB/Hz			-128
Lunghezza d'onda centrale	λC	nm	1260		1620
Sensibilità del ricevitore (OMA)	RSENSE	dBm			-11.3	1
Sovraccarico del ricevitore (OMA)	Pmax	dBm	2.2
Perdita di ritorno ottico		dB			-26
LOS Asserzione	LOSA	dBm	-30
LOS De-Affermare LOS	PERSO	dBm			-17
Isteresi LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 e BER migliore o uguale a 5E-5;

Informazioni sull'ordinazione

Numero di parte	Descrizione
SFP28-25GC10-27	Ricetrasmettitore ottico LC 25G CWDM 1270nm 10KM

Domande frequenti

1. Cos'è una porta SFP28 da 25G?

R: La porta SFP28 di D-NET è per porte con velocità 25G di dimensioni simili alla porta SFP+ 10G.

2. SFP28 è un Ethernet?

R: Ethernet SFP28 è destinato ai clienti che distribuiscono il modulo 25GbE, SFP28, basato sul formato del pacchetto SFP+, supporta lo standard Ethernet 25G. La compatibilità con le versioni precedenti con 10GbE fornisce un percorso di migrazione naturale per i clienti che necessitano di maggiore larghezza di banda.
