Descrizione

Parametri tecnici

Caratteristiche

● Pacchetto SFP hot plug
● Connettore LC duplex
● Griglia ITU da 10 GHz, banda C
● Alimentazione:+3,3 V
● Guscio metallico, per ridurre le interferenze elettromagnetiche
● Consumo energetico<1.5W
● Intervallo di temperatura: 0~ 70 gradi

Dettagli del prodotto

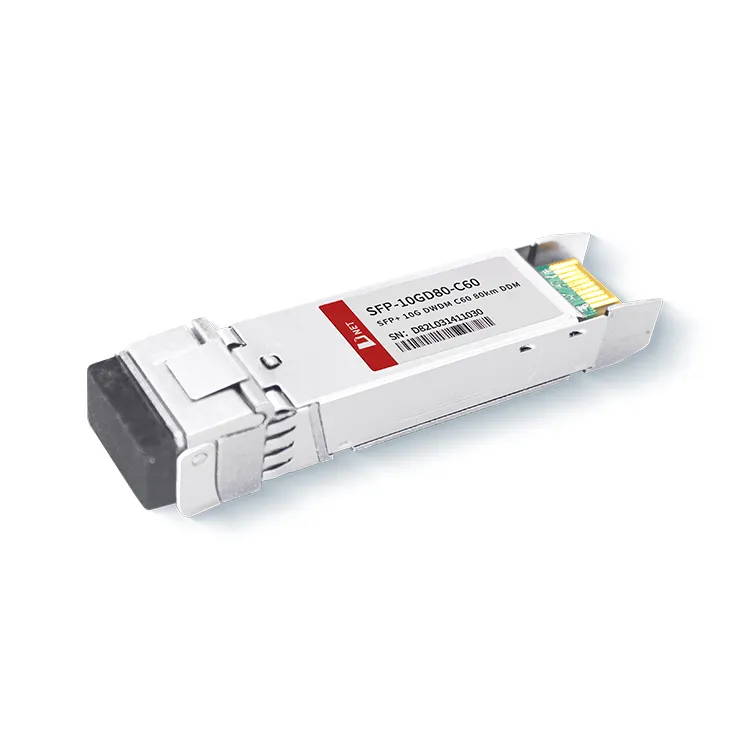

Il ricetrasmettitore ottico 10G DWDM 80KM C60 di D-net supporta bit rate che vanno da 9,95 a 11,3 Gb/s. Utilizzando la tecnologia DWDM, questo ricetrasmettitore consente la trasmissione simultanea di più lunghezze d'onda su una singola fibra ottica, migliorando così la capacità della rete e ottimizzando l'utilizzo della larghezza di banda. La designazione C60 indica che il modulo funziona nell'intervallo di lunghezze d'onda della banda C. I ricetrasmettitori SFP+ DWDM 80KM C60 sono comunemente utilizzati nelle reti 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, Fibre Channel 10G e DWDM.

Etichetta sexy: SFP+10G DWDM C60 80km, Cina SFP+10G DWDM C60 80km produttori, fornitori, fabbrica, SFP-10G-DWDM-C21-40 SFP-10G-DWDM-C60-80 SFP-10G-DWDM-C21-80 SFP-10G-DWDM-C21-80 SFP-10G-DWDM-C60-40

Valutazioni massime assolute

Parametro	Simbolo	minimo.	Tipico	Massimo.	Unità
Temperatura di conservazione	T_S	-40		+85	grado
Temperatura operativa della custodia	T_A	0		70	grado
Tensione di alimentazione massima	Vcc	-0.5		4	V
Umidità relativa	RH	0		85	%

Caratteristiche Elettriche

(TOP=0 a 70grado, VCC=3,135 a 3,465 Volt)

Parametro	Simbolo	minimo.	Tipico	Massimo.	Unità	Nota
Tensione di alimentazione	Vcc	3.135		3.465	V
Corrente di fornitura	Icc			450	mamma
Consumo energetico	P			1.5	W
Sezione Trasmettitore
Impedenza differenziale di ingresso	R_In		100		Ω	1
Tolleranza tensione CC a terminazione singola ingresso Tx (rif. VeeT)	V	-0.3		4	V
Oscillazione della tensione di ingresso differenziale	Vin, pp	180		700	Mv	2
Trasmissione della tensione di disabilitazione	V_D	2		Vcc	V	3
Trasmissione della tensione di abilitazione	V_IT	Ve		Ve+0.8	V
Sezione ricevente
Tolleranza della tensione di uscita a terminazione singola	V	-0.3		4	V
Tensione differenziale uscita Rx	Vo	300		850	Mv
Tempo di salita e discesa dell'uscita Rx	Tr/Tf	30			p.s	4
Guasto LOS	V_{Colpa LOS}	2		Vcc_OSPITE	V	5
LOS Normale	V_{Norma LOS}	Ve		Ve+0.8	V	5

Parametri ottici

(TOP=0 a 70grado, VCC=3,135 a 3,465 Volt)

Parametro	Simbolo	minimo.	Tipico	Massimo.	Unità	Nota
Sezione Trasmettitore
Fine vita della lunghezza d'onda ottica	λ	X-100	X	X+100	pm
Lunghezza d'onda ottica: inizio della vita	λ	X-25	X	X+25	Ore
Potenza ottica media	Pav	0		+5	Dbm	1
Laser spento	Poff			-30	Dbm
Rapporto di estinzione	E.R	8.2			Db
Penalità di dispersione del trasmettitore	TDP			3.0	Db	2
Rumore di intensità relativa	Rin			-128	dB/Hz	3
Tolleranza della perdita di ritorno ottica		20			Db
Sezione ricevente
Lunghezza d'onda centrale	λr	1480		1565	Nm
Los Asserzione	LOS_A	-40		-	Dbm
Los Dessert	LOS_D			-24	dBm
Los Isteresi	LOS_H	0.5			Db
Sovraccarico	Sab	-7			Dbm	5
Riflettanza del ricevitore	Rrx			-12	Db

Informazioni sull'ordinazione

Numero di parte	Descrizione
SFP-10GD80-C60	Ricetrasmettitore 10G DWDM 80KM C60 collegabile a caldo, LC duplex, +3,3 V, 100 GHz, DWDM EML e APD, modalità singola

Domande frequenti

1. Cos'è il DWDM SFP?
A: Il modulo ottico DWDM SFP appartiene a un tipo di modulo ottico WDM. Il ricetrasmettitore SFP+ DWDM 80KM C60 adotta la tecnologia DWDM, che utilizza diverse lunghezze d'onda per riutilizzare più segnali ottici in una fibra ottica per trasmettere dati.

2. Quale SFP è richiesto per la connessione a lunga distanza?
R: Gli SFP monomodali standard possono trasmettere fino a 10 km, mentre gli SFP monomodali estesi fino a 80 km. Per distanze più brevi e un'opzione più economica, gli SFP multimodali sono un'ottima soluzione. Un SFP multimodale standard può trasmettere fino a 500 m, mentre un SFP multimodale esteso fino a 2 km.
