Servizio modulo ricetrasmettitore ottico di D-net
● Assistenza sulla compatibilità:D-NET offre servizi di compatibilità per garantire che i moduli ottici siano compatibili con le apparecchiature dei principali produttori.
● Servizi personalizzati:D-NET fornisce opzioni di personalizzazione OEM per i suoi prodotti. Su richiesta, i clienti possono avere etichette con logo colorate adatte alle loro esigenze.
● Periodo di consegna standard:3 giorni
● Ampie soluzioni di spedizione:D-NET collabora con corrieri altamente affidabili come SF, FedEx, DHL, UPS e altri per garantire servizi di spedizione affidabili.
Caratteristiche
● Velocità dati operativa di 1,25 Gbps
● Dispone di un trasmettitore LD CWDM DFB a 18-lunghezza d'onda che va da
● Da 1270 nm a 1610 nm, con un passo di 40 nm
● Conforme agli standard SFP MSA e SFF-8472
● Compatibile con le specifiche SONET OC-24-LR-1
● Conformità RoHS
● Alimentato da un alimentatore singolo da +3,3 V
● Ingombro SFP hot plug con connettore LC duplex
● Intervallo di temperatura della custodia operativa:
● Standard: da 0 gradi a +70 gradi
Applicazioni
● Gigabit-Ethernet
● Infrastruttura di switch a canale in fibra ottica
● Interfaccia router/server
● Altri sistemi di trasmissione ottica
Dettagli del prodotto
Dotato di un connettore SFP a 20-pin, questo modulo supporta la funzionalità hot-plug. È specificamente progettato per l'uso con fibra monomodale. La sezione del ricevitore incorpora un preamplificatore del rivelatore InGaAs (IDP) integrato, montato all'interno di un connettore ottico, insieme a un circuito integrato post-amplificatore limitante.
Etichetta sexy: sfp-1g-cwdm-1270-40, Cina sfp-1g-cwdm-1270-40 produttori, fornitori, fabbrica, 25g Transoceiver aziendale, fototransistor, lenti zoom, Cavo per contenitori, Cavo di breakout robusto, rete sensibile alla latenza SFP+ ricetrasmettitore
Valutazioni massime assolute
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
|
Temperatura di conservazione |
TS |
-40 |
+85 |
grado |
|
|
Tensione di alimentazione |
VCC |
-0.5 |
3.6 |
V |
|
|
Umidità relativa |
RH |
0 |
90 |
% |
Ambiente operativo consigliato
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
|
Temperatura operativa della custodia |
Tc |
0 |
+70 |
grado |
|
|
Tensione di alimentazione |
VCC |
3.15 |
3.45 |
V |
|
|
Corrente di fornitura |
Icc |
300 |
ma |
||
|
Velocità dati |
GBE |
1.25 |
Gbps (Gbps) |
||
|
FC |
1.063 |
Gbps (Gbps) |
Caratteristiche Elettriche
(TOP =0 a 70grado, VCC=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
|
Sezione Trasmettitore |
|||||||
|
Impedenza differenziale di ingresso |
RIn |
85 |
100 |
115 |
Ω |
|
|
|
Oscillazione di input dati a terminazione singola |
VinPP |
400 |
2000 |
mVp-p |
|||
|
Trasmissione della tensione di disabilitazione |
VD |
2.0 |
Vcc |
V |
|||
|
Trasmissione della tensione di abilitazione |
VIT |
0 |
0.8 |
V |
|||
|
Guasto trasmissione |
Colpa |
Tx_f |
2.0 |
V |
|||
|
Normale |
Tx_n |
0 |
V |
||||
|
Sezione ricevente |
|||||||
|
Oscillazione dell'uscita dati a terminazione singola |
Vout, pp |
370 |
1800 |
Mv |
|||
|
Guasto LOS |
Vperdita |
2 |
Vcc |
V |
|||
|
LOS Normale |
Vlos ném |
0 |
0.8 |
V |
|||
Parametri ottici
(TOP da =0 a 70 gradi, VCC da=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Sezione Trasmettitore |
||||||
|
Lunghezza d'onda centrale |
λc |
λ-6 |
λ |
λ+6.5 |
Nm |
|
|
Ampiezza spettrale(-20dB) |
△λ |
1 |
Nm |
|||
|
Rapporto di soppressione della modalità laterale |
Risposta SMS |
30 |
Db |
|||
|
Potenza di uscita ottica |
Pfuori |
-5 |
0 |
Dbm |
1 |
|
|
Tempo di salita/discesa ottica |
tr / tf |
260 |
p.s |
2 |
||
|
Rapporto di estinzione |
E.R |
8.2 |
Db |
|||
|
Maschera per gli occhi per uscita ottica |
Conforme a IEEE802.3z (sicurezza laser di classe 1) |
|||||
|
Sezione ricevente |
|
|||||
|
Lunghezza d'onda dell'ingresso ottico |
λc |
1260 |
1620 |
Nm |
||
|
Sovraccarico del ricevitore |
Polo |
-8 |
Dbm |
3 |
||
|
Sensibilità RX |
Sen |
-24 |
Dbm |
3 |
||
|
Asserzione RX_LOS |
LOS A |
-40 |
Dbm |
|||
|
RX_LOS De-asserzione |
LOS D |
-25 |
Dbm |
|||
|
Isteresi RX_LOS |
LOSH |
0.5 |
Db |
|||
|
Specifiche generali |
||||||
|
Velocità dati |
BR |
1.063/1.25 |
GB/s |
|||
|
Tasso di errore bit |
BER |
10-12 |
||||
|
Massimo. Lunghezza collegamento supportata su SMF da 9/125μm a 1,25Gb/s |
LMASSIMO |
40 |
chilometro |
|||
|
Budget totale del sistema |
LIBBRE |
21 |
Db |
|||
Nota
1. La potenza ottica viene lanciata in SMF.
2. 20-80%.
3. Misurato con PRBS 27-1alle 10-12BER
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|

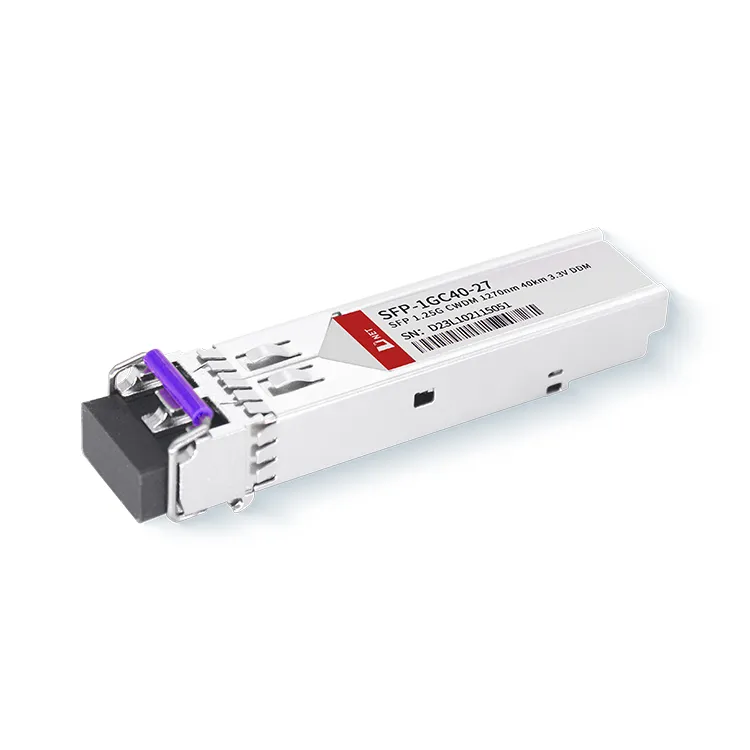

SFP-1GC40-27 |
Ricetrasmettitore CWDM SFP da 1,25 Gb/s 40 km hot plug, LC duplex, +3,3 V, 1270 nm, CWDM DFB, modalità singola, DDM |
Domande frequenti
1. Qual è la distanza di CWDM SFP 1470?
R: L'SFP-1GC40-27 di D-NET ha una distanza di trasmissione massima di 40 chilometri e supporta una velocità dati di 1,25 Gbps.
2. Cosa è compatibile con l'SFP da 1,25 g?
R: Il ricetrasmettitore SFP 1.25G-SFP-550D è pienamente compatibile con SFP MSA e SFF-8472. Pertanto, il modulo ottico 1.25G è compatibile con la stragrande maggioranza dei dispositivi di rete.
3. Come faccio a sapere se un modulo SFP è compatibile?
R: (1) Il tipo di connettore, come LC, SC.
(2) La modalità (modalità singola o modalità multipla).
(3) La lunghezza d'onda, ad esempio 850 nm, 1310 nm o 1550 nm.
(4) Il supporto DDM.
(5) La velocità, ad esempio 1,25 Gbps.
