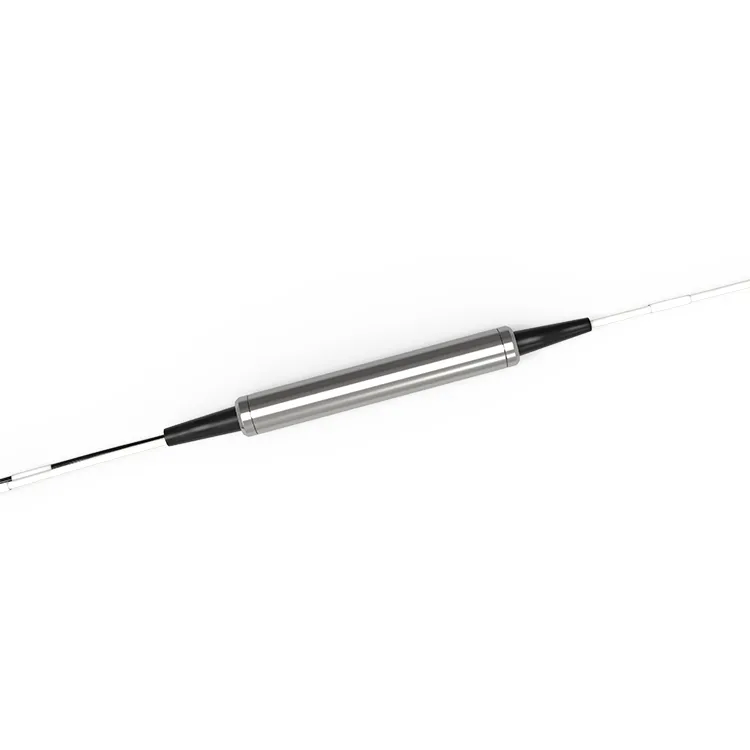

Componente FWDM filtro OTDR 1625nm

Componente OTDR FWDM 1625 di D-NET, che utilizza la tecnologia TFF (Thin Film Filter), bassa perdita di inserzione, con eccellente affidabilità e stabilità. I filtri OTDR 1625 sono adatti per il sistema di monitoraggio della linea di cavi in fibra ottica, OTDR.

Invia la tua richiesta

Descrizione

Parametri tecnici

Descrizione del prodotto

OTDR (Optical Time Domain Reflectometer) è una tecnologia utilizzata per rilevare la riflessione e la perdita del segnale nei collegamenti di comunicazione in fibra ottica. FWDM OTDR 1625nm è un componente di filtro utilizzato per filtrare segnali ottici con lunghezza d'onda diversa da 1625 nm, adatto per la tecnologia FWDM, che è una tecnologia in grado di trasmettere segnali ottici di più lunghezze d'onda in una singola fibra. Utilizzando il componente OTDR FWDM 1625, possiamo filtrare i segnali di altre lunghezze d'onda durante i test e concentrarci solo sui segnali della lunghezza d'onda target, migliorando l'accuratezza e la precisione della misurazione.

Applicazioni

● Amplificatori ottici
● CATV
●OTDR

Etichetta sexy: Componente FWDM 1625nm filtro OTDR, Cina Componente FWDM filtro OTDR 1625nm produttori, fornitori, fabbrica, Fotodiodi di valanga, lenti a lunghezza focale fissa, lenti a infrarossi, componenti ottici per il chitosano ottico, ricevitori ottici, fotodiodi a spillo

Specifiche del prodotto

Lunghezza d'onda	TX1625 RX1310/1490/1550 nm	Tecnologia	TFF (Filtro a pellicola sottile)
Banda passante	1600~1670nm	Riflessione	1260~1580
Ondulazione della banda passante	Inferiore o uguale a 0,30 dB	IL @ Banda passante	Inferiore o uguale a 0,60 dB
Ondulazione della banda di riflessione	Inferiore o uguale a 0,20 dB	IL @ Riflessione	Inferiore o uguale a 0,40 dB
Isolamento della trasmissione (canale regolabile)	Maggiore o uguale a 30 dB	Isolamento della trasmissione (canale non regolato)	Maggiore o uguale a 50 dB
Isolamento riflesso	Maggiore o uguale a 15 dB	Perdita dipendente dalla polarizzazione	Inferiore o uguale a 0,1 dB
Dispersione della modalità di polarizzazione	Inferiore o uguale a 0.2ps	Stabilità termica	Inferiore o uguale a 0.005N
Direttività	Maggiore o uguale a 50 dB	Perdita di rendimento	Maggiore o uguale a 45 dB
Gestione della potenza ottica	Inferiore o uguale a 500 mW	Temperatura	In funzione da -40 a 85 gradi Stoccaggio da -40 a 85 gradi
Tipo di fibra	SMF-28e	Dimensione del pacchetto	Acciaio ∮5,5 x L34mm ABS 902010nm

Nota.
1) Tutte le specifiche si basano su dispositivi senza connettori e garantiti su lunghezza d'onda, polarizzazione e temperatura.
2) I valori di PMD e dispersione cromatica sono garantiti dalla progettazione.
3) Le specifiche sono soggette a modifiche senza preavviso

Informazioni sull'ordinazione

FW	- Pacchetto	-Tipo di connettore	U/A	-1625	-Tipo di fibra	-Lunghezza della fibra
	S: Acciaio	0: nessun connettore	U: UPC		9: 0Fibra da 0,9 mm	005: 0.5+/-0.1m
	B:SCATOLA IN ABS	1: L.C	R: APC		20:2,0 mm	01: 1.0+/-0.1m
	Altri	2: SC			30:2,0 mm	altri
		3: FC			Altri
		4: Altri

Domande frequenti

D: Qual è la funzione di un FWDM OTDR 1625nm?

R: La funzione dei filtri OTDR 1625 è quella di consentire la trasmissione di più segnali ottici attraverso un unico cavo in fibra ottica, aumentando così l'efficienza e la velocità di trasmissione dei dati in una rete.

D: Cos'è un OTDR e come funziona?

R: Un OTDR (Optical Time Domain Reflectometer) è un dispositivo che utilizza impulsi ottici per misurare la lunghezza, l'attenuazione e le caratteristiche di perdita di un cavo in fibra ottica. Invia un impulso laser ad alta potenza nella fibra e quindi misura la luce riflessa per determinare le condizioni del cavo.
