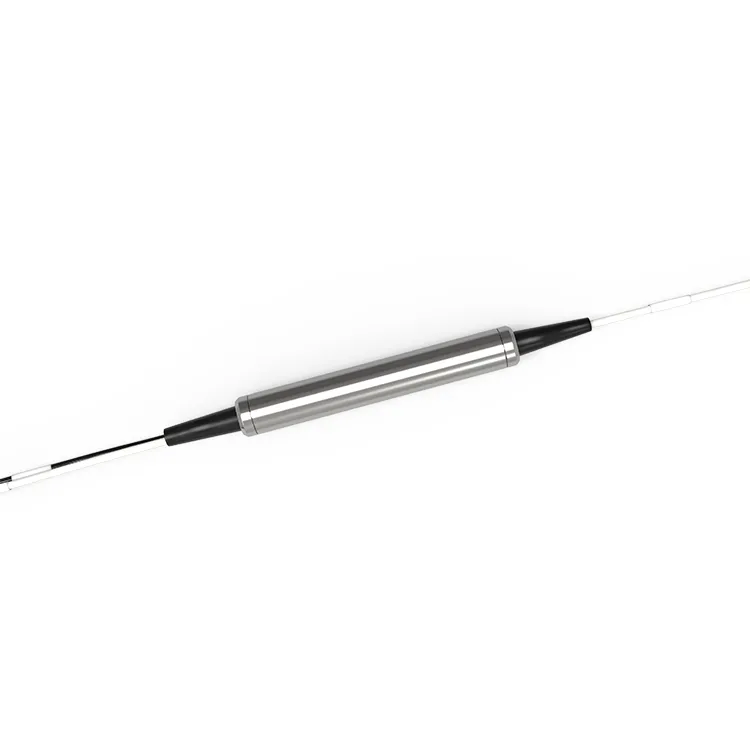

Componente passivo filtro DWDM a 3 porte 50GHz

Il componente filtro DWDM a 3 porte da 50 Ghz consente il multiplexing e il demultiplexing di più segnali ottici su una singola fibra, utilizzando la griglia di lunghezze d'onda ITU. I singoli componenti sono disponibili con una spaziatura dei canali ITU di 50 GHz. Questa tecnologia fornisce la soluzione perfetta per società di telecomunicazioni, data center e aziende in tutto il mondo.

Invia la tua richiesta

Descrizione

Parametri tecnici

Dettagli del prodotto

La frequenza dei filtri DWDM da 50 Ghz di 50 GHz può schermare e modulare il segnale ottico entro una larghezza di banda di 50 GHz. Il componente filtro DWDM da 50 Ghz a 3 porte può essere utilizzato come punto di inserimento, estrazione e monitoraggio in un sistema di comunicazione in fibra ottica. La tecnologia DWDM può trasmettere più segnali ottici con diverse lunghezze d'onda contemporaneamente, il che aumenta notevolmente la capacità di trasmissione dei sistemi di comunicazione in fibra ottica. I filtri DWDM da 50 Ghz sono ampiamente utilizzati nelle reti di accesso, nei sistemi Metro WDM, nei sistemi WDM a lungo raggio e nelle reti aziendali.

Etichetta sexy: Componente passivo filtro DWDM a 3 porte 50GHz, Cina Componente passivo filtro DWDM a 3 porte 50GHz produttori, fornitori, fabbrica, Fotodiodi di valanga, lenti a lunghezza focale fissa, componenti ottici per il chitosano ottico, ricevitori ottici, fototransistor, fotodiodi a spillo

Specifiche del prodotto

Gamma di lunghezze d'onda	Canali ITU in banda C o L Da 186,6 a 196,1 THz	Tecnologia	TFF (Filtro a pellicola sottile)
Larghezza banda passante @ -00,5 dB	Maggiore o uguale a 0.22nm	Trasmissione ondulazione della banda passante	Inferiore o uguale a 0,40 dB
Trasmissione inserimento perdita	Inferiore o uguale a 0,8 dB	Banda passante di riflessione ondulazione	Inferiore o uguale a 0,20 dB
Perdita di inserzione per riflessione	Inferiore o uguale a 0,40 dB	Trasmissione isolamento (canale regolabile)	Maggiore o uguale a 20 dB
Trasmissione isolamento (canale non agg.)	Maggiore o uguale a 45 dB	Isolamento riflesso	Maggiore o uguale a 12 dB
Dipendente dalla polarizzazione perdita	Inferiore o uguale a 0,2 dB	Modalità di polarizzazione dispersione	Inferiore o uguale a 0.2ps
Direttività	Maggiore o uguale a 50 dB	Perdita di rendimento	Maggiore o uguale a 45 dB
Gestione della potenza ottica	Maggiore o uguale a 500	Temperatura	Operativo: da -40 a +85 gradi Spazio di archiviazione: da -40 a +85 gradi
Tipo di fibra	SMF-28e	Dimensione del pacchetto	∮5,5 x L34 mm

Nota:
1) Tutte le specifiche si basano su dispositivi senza connettori e garantiti su lunghezza d'onda, polarizzazione e temperatura.
2) I valori di PMD e dispersione cromatica sono garantiti dal progetto. 3) Le specifiche sono soggette a modifiche senza preavviso.

Informazioni sull'ordinazione

RD-D	- Pacchetto	-Connettore Tipo	U/A	-Piano dei canali	-Tipo di fibra	-Lunghezza della fibra	-50G
	S: Acciaio	0: nessun connettore	U: UPC	C19	25: Fibra da 250um	005: 0.5+/-0.1m	50G:50GHZ
	G:Vetro	1: L.C	R: APC	C20	90: fibra 900um	01: 1.0+/-0.1m
		2: SC		C21		altri
		3: FC		altri
		4: Altri

Esempio:RD-DS1U-C19-2505-50G: 3 porte 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M fibra di acciaio.

Domande frequenti

D: Che cos'è un componente ITU DWDM 3-port 50GHz?

R: Un componente DWDM ITU con 3-porta da 50 GHz è un tipo di componente ottico che consente il multiplexing (combinazione) e il demultiplexing (separazione) di più lunghezze d'onda della luce all'interno di una rete ottica. È progettato per funzionare all'interno della griglia ITU (International Telecommunication Union), che specifica un insieme di lunghezze d'onda standard da utilizzare nella comunicazione ottica.

D: Qual è la perdita di inserzione di un componente ITU DWDM 3-porta 50GHz?

R: La perdita di inserzione di trasmissione di un componente ITU DWDM {{0}}porta 50GHz è in genere inferiore a 0,8 dB; la perdita di inserzione di riflessione è inferiore a 0,40 dB.
