Caratteristiche
● Perdita di inserzione minima
● Eccezionale stabilità del segnale
● Funzionalità di commutazione ad alta velocità
● Ampia copertura della lunghezza d'onda
● Prestazioni ad alta efficienza energetica
● Design robusto e compatto
Applicazioni
● Test e monitoraggio della rete
● Ridondanza della rete in fibra ottica
● Instradamento del segnale ottico

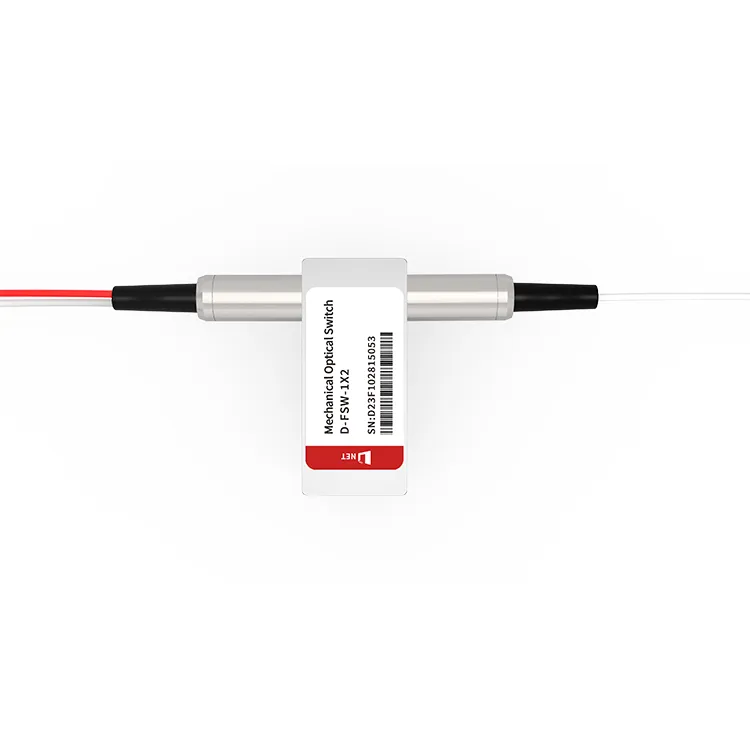

Etichetta sexy: Interruttore ottico meccanico 1X2 OPTO, Cina 1X2 OPTO Interruttore ottico meccanico produttori, fornitori, fabbrica, Interruttore ottico meccanico
Specifiche
|
Lunghezza d'onda operativa |
1260~1620 nm(SM) 850 nm(MM) |
Perdita di inserzione |
Inferiore o uguale a 1,0dB |
|
Perdita dipendente dalla lunghezza d'onda |
Inferiore o uguale a 0,25 dB |
Perdita dipendente dalla polarizzazione |
Inferiore o uguale a 0.05dB |
|
Perdita dipendente dalla temperatura |
Inferiore o uguale a 0,20 dB |
Perdita di ritorno |
SM Maggiore o uguale a 50 dB MM Maggiore o uguale a 30 dB |
|
Discorso incrociato |
SM Maggiore o uguale a 55 dB MM Maggiore o uguale a 35 dB |
Cambia ora |
Inferiore o uguale a 8 ms |
|
Ripetibilità |
Inferiore o uguale a ±0,02 dB |
Durabilità |
Maggiore o uguale a 107 volte |
|
Tensione operativa |
3 o 5 V |
Tipo di interruttore |
Senza ripristino/ritenuta |
|
Temperatura operativa |
－20~＋70 gradi |
Temperatura di conservazione |
－40~＋85 gradi |
|
Potenza ottica |
Inferiore o uguale a 500 mW |
Dimensione |
27,0L×12,0L×8,2A mm |
Configurazioni dei pin
|
Tipo |
Percorso ottico |
Azionamento elettrico |
Sensore di stato |
||||||
|
1×2 |
Perno 1 |
Perno5 |
Perno6 |
Perno10 |
Blocca 2-3 |
Appunta3-4 |
Appunta7-8 |
Blocca 8-9 |
|
|
Chiusura |
P1-P2 |
-- |
-- |
GND |
V＋ |
Vicino |
Aprire |
Aprire |
Vicino |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Aprire |
Vicino |
Vicino |
Aprire |
|
|
Senza bloccaggio |
P1-P2 |
-- |
-- |
-- |
-- |
Vicino |
Aprire |
Aprire |
Vicino |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Aprire |
Vicino |
Vicino |
Aprire |
|
Dimensioni meccaniche (unità: mm)
Percorso ottico
Informazioni sull'ordinazione
|
FSW |
-1X2- |
-Lunghezza d'onda- |
-Tipo di interruttore- |
-Voltaggio- |
-Tipo di fibra- |
-Pacchetto- |
-Lunghezza della fibra- |
-Connettore- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Speciale＝0 |
Blocco＝1 Senza blocco＝2 MINI Blocco＝3 MINI Senza blocco＝4 Speciale＝0 |
3V=3 5V=5 Speciale＝0 |
SM28=1 50/125=5 62.5/125=6 Speciale＝0 |
Fibra nuda=1 Tubo da 900um=3 Speciale＝0 |
0.25m=1 0.5m=2 1.0m=3 Speciale＝0 |
Nessuno=1 FC/PC=2 FC/APC=3 SC/PC=4 CS/APC=5 ST/PC=6 LC/PC=7 LC duplex=8 Speciale＝0 |
Domande frequenti
1. Cos'è l'interruttore opto-meccanico
R: Un interruttore opto-meccanico, in alternativa denominato interruttore elettro-ottico o interruttore ottico, ha lo scopo di dirigere o commutare i segnali ottici tra vari percorsi o canali in modo selettivo. Ciò avviene alterando fisicamente la posizione di un componente ottico, come uno specchio o un prisma, controllando così la direzione del flusso luminoso.
2. Qual è il migliore interruttore ottico o meccanico?
R: La scelta tra interruttori ottici e meccanici dipende da diversi fattori, tra cui i requisiti applicativi specifici, i vincoli di budget e le caratteristiche prestazionali desiderate. Nelle applicazioni in cui sono fondamentali una bassa perdita di inserzione, un'elevata affidabilità e un'ampia larghezza di banda, gli switch ottici possono essere la scelta preferita. D’altra parte, se il rapporto costo-efficacia e la semplicità sono più importanti, gli interruttori meccanici potrebbero essere un’opzione migliore.
3. Quali sono i diversi tipi di interruttori ottici
R: Gli interruttori ottici, detti anche interruttori opto-meccanici, sono dispositivi progettati per trasmettere segnali e gestire il flusso di dati attraverso l'utilizzo della luce. A differenza dei tradizionali interruttori meccanici che si basano su contatti fisici e componenti metallici, questi interruttori utilizzano raggi luminosi per il rilevamento e il reindirizzamento dei segnali.
