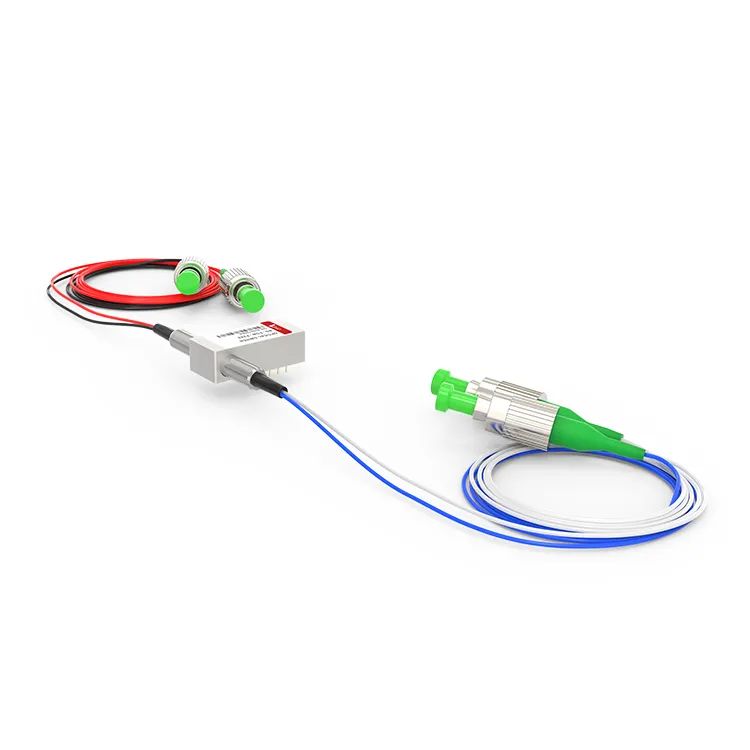

Interruttore ottico meccanico F2X2 OPTO

Interruttore ottico meccanico F2X2 OPTO
Lo switch ottico meccanico F2X2 è un dispositivo switch ottico meccanico completo con due porte di ingresso e due porte di uscita. Adotta la struttura meccanica per realizzare la commutazione dell'instradamento del segnale ottico e commuta il segnale ottico da una porta di ingresso a un'altra porta di uscita mediante operazione meccanica.

Invia la tua richiesta

Descrizione

Parametri tecnici

Dettagli del prodotto

L'interruttore opto-meccanico F2X2 funziona dirigendo o bloccando il segnale ottico in ingresso per collegare il canale ottico alla fibra ottica in uscita. La versione con latch mantiene il percorso ottico selezionato anche dopo la rimozione del segnale di comando, mentre la versione senza latch passa automaticamente alla posizione on o off in caso di interruzione dell'alimentazione. Lo switch ottico meccanico F2X2 vanta una perdita di inserzione inferiore a 1,0dB e un tempo di risposta rapido, consentendo la commutazione di segnali ottici a livello di nanosecondi, soddisfacendo così le esigenze di trasmissione ad alta velocità.

Etichetta sexy: Interruttore ottico meccanico opto f2x2, produttori, fornitori, fabbrica di interruttori ottici opto meccanici Cina f2x2, SFP28-CWDM-1270 Interruttore ottico meccanico SFP-10G-DWDM-C60-80 QSFP-40G-ZR4 SFP-10G-CWDM-1470-80

Specifiche del prodotto

Lunghezza d'onda operativa	1240~1680 nm (SM)	Perdita di inserzione	Inferiore o uguale a 1,0dB
Perdita dipendente dalla lunghezza d'onda	Inferiore o uguale a 0,25 dB	Perdita dipendente dalla polarizzazione	Inferiore o uguale a 0.05dB
Perdita dipendente dalla temperatura	Inferiore o uguale a 0,20 dB	Perdita di ritorno	SM Maggiore o uguale a 55 dB
Discorso incrociato	SM Maggiore o uguale a 70 dB	Cambia ora	Inferiore o uguale a 8 ms
Ripetibilità	Inferiore o uguale a ±0,02 dB	Durabilità	Maggiore o uguale a 10⁷volte
Tensione operativa	3 o 5 V	Tipo di interruttore	Senza ripristino/ritenuta
Temperatura operativa	－20~＋70 gradi	Temperatura di conservazione	－40~＋85 gradi
Potenza ottica	Inferiore o uguale a 500 mW	Dimensione	27,0L×12,5L×8,4A mm

Configurazioni dei pin

Tipo	Percorso ottico	Azionamento elettrico				Sensore di stato
F2×2	Percorso ottico	Perno 1	Perno 5	Perno 6	Perno 10	Blocca 2-3	Blocca 3-4	Blocca 7-8	Blocca 8-9
Chiusura	P1-P4,P2-P3	--	--	TERRA	V＋	Vicino	Aprire	Aprire	Vicino
Chiusura	P1-P3,P2-P4	V＋	TERRA	--	--	Aprire	Vicino	Vicino	Aprire
Senza blocco	P1-P4,P2-P3	--	--	--	--	Vicino	Aprire	Aprire	Vicino
Senza blocco	P1-P3,P2-P4	V＋	--	--	TERRA	Aprire	Vicino	Vicino	Aprire

Dimensioni meccaniche (unità: mm)

Percorso ottico

Informazioni sull'ordinazione

RD-FSW

-F2X2-

-Lunghezza d'onda-

-Tipo di interruttore-

-Voltaggio-

-Tipo di fibra-

-Pacchetto-

-Lunghezza della fibra-

-Connettore-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Speciale＝0

Blocco＝1

Senza blocco＝2

MINI Blocco＝3

MINI Senza blocco＝4

Speciale＝0

3V=3

5V=5

Speciale＝0

SM28=1

50/125=5

62.5/125=6

Speciale＝0

Fibra nuda=1

Tubo da 900um=3

Speciale＝0

0.25m=1

0.5m=2

1.0m=3

Speciale＝0

Nessuno=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC duplex=8

Speciale＝0

Domande frequenti

D: L'interruttore ottico meccanico F2X2 supporta il controllo remoto?

R: Sì, numerosi interruttori opto-meccanici F2x2 offrono funzionalità di controllo remoto, consentendo operazioni di commutazione remota e monitoraggio dello stato tramite un'interfaccia di controllo o comunicazione.

D: Quanto velocemente cambia il sensore optomeccanico F2x2?

R: L'interruttore ottico meccanico F2X2 possiede tempi di risposta rapidi ed è in grado di commutare i percorsi ottici in pochi nanosecondi.
