Applicazioni
● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/SDH STM-64
● Canale in fibra 10G
●OTN OTU2e
Dettagli del prodotto

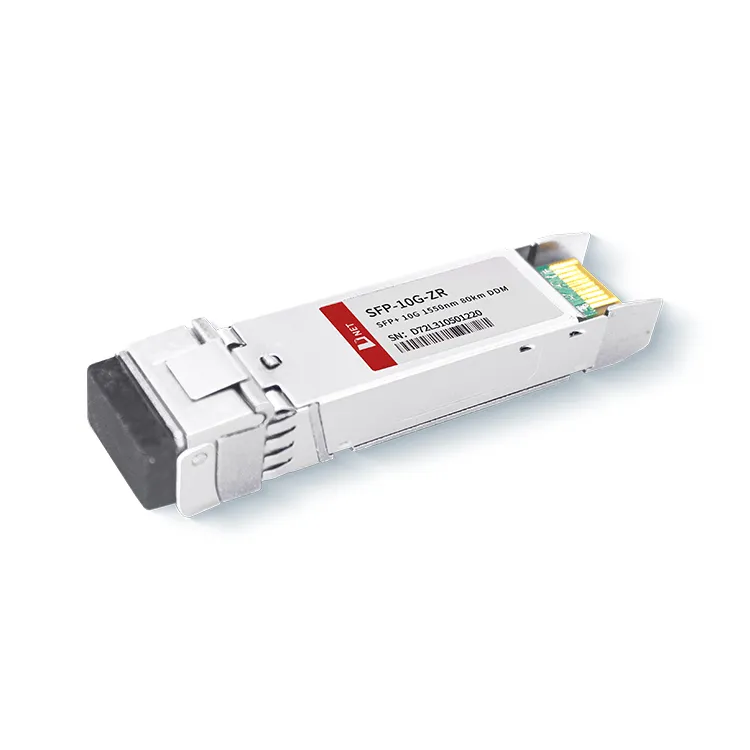

Il modulo ricetrasmettitore 10G SFP+ ZR 80KM di D-NET converte un flusso di dati elettrici seriali da 10 Gb/s in un segnale di uscita ottico da 10 Gb/s e viceversa, riconvertendo un segnale di ingresso ottico da 10 Gb/s in dati elettrici seriali da 10 Gb/s. flusso. Il modulo aderisce al fattore di forma SFP pienamente conforme, offrendo funzionalità hot plug, facilitando facili aggiornamenti alle porte ottiche e garantendo basse emissioni di interferenze elettromagnetiche (EMI).
Etichetta sexy: Modulo ricetrasmettitore SFP+10G ZR 1550nm 80 km, Cina SFP+10G ZR 1550nm 80 km modulo ricetrasmettitore produttori, fornitori, fabbrica, 10G SFP+ ricetrasmettitore, Network di backup SFP+ ricetrasmettitore, Path di facile installazione SFP+ ricetrasmettitore, Network ad alta disponibilità SFP+ TRANSECIVER, SFP-10G-ZR, Path-friendly percorso SFP+ ricetrasmettitore
Valutazioni massime assolute
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
|
|
Temperatura di conservazione |
TS |
-40 |
+85 |
grado |
||
|
Temperatura operativa della custodia |
Commerciale |
TA |
0 |
70 |
grado |
|
|
Industriale |
TA |
|||||
|
Tensione di alimentazione massima |
Vcc |
-0.5 |
4 |
V |
||
|
Umidità relativa |
RH |
0 |
85 |
% |
||
Caratteristiche Elettriche
(TOP da=0 a 70 gradi, VCC da=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Tensione di alimentazione |
Vcc |
3.135 |
3.465 |
V |
||
|
Corrente di fornitura |
Icc |
500 |
ma |
|||
|
Consumo energetico |
P |
1.8 |
W |
|||
|
Sezione Trasmettitore |
||||||
|
Impedenza differenziale di ingresso |
RIn |
100 |
Ω |
1 |
||
|
Tolleranza tensione CC a terminazione singola ingresso Tx (Rif VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscillazione della tensione di ingresso differenziale |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Trasmissione della tensione di disabilitazione |
VD |
2 |
Vcc |
V |
3 |
|
|
Trasmissione della tensione di abilitazione |
VIT |
Ve |
Ve+0.8 |
V |
||
|
Sezione ricevente |
||||||
|
Tolleranza della tensione di uscita a terminazione singola |
V |
-0.3 |
4 |
V |
||
|
Tensione differenziale uscita Rx |
Vo |
300 |
850 |
Mv |
||
|
Tempo di salita e discesa dell'uscita Rx |
Tr/Tf |
30 |
p.s |
4 |
||
|
Guasto LOS |
VColpa LOS |
2 |
VccOSPITE |
V |
5 |
|
|
LOS Normale |
VNorma LOS |
Ve |
Ve+0.8 |
V |
5 |
|
Parametri ottici
(TOP da=0 a 70 gradi, VCC da=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Sezione Trasmettitore |
||||||
|
Lunghezza d'onda centrale |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
larghezza spettrale |
△λ |
0.3 |
Nm |
|||
|
Potenza ottica media |
Pav |
0 |
+5 |
Dbm |
1 |
|
|
Potenza ottica OMA |
Poma |
-2.1 |
Dbm |
|||
|
Laser spento |
Poff |
-30 |
Dbm |
|||
|
Rapporto di estinzione |
E.R |
8.2 |
Db |
|||
|
Penalità di dispersione del trasmettitore |
TDP |
3.0 |
dB |
2 |
||
|
Rumore di intensità relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolleranza della perdita di ritorno ottica |
21 |
Db |
||||
|
Sezione ricevente |
||||||
|
Lunghezza d'onda centrale |
λr |
1260 |
1600 |
Nm |
||
|
Sensibilità del ricevitore |
Sen |
-23 |
Dbm |
4 |
||
|
Sensibilità allo stress (OMA) |
SenSAN |
-21 |
dBm |
4 |
||
|
Los Asserzione |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
Dbm |
|||
|
Los Isteresi |
LOSH |
0.5 |
Db |
|||
|
Sovraccarico |
Sab |
-7 |
Dbm |
5 |
||
|
Riflettanza del ricevitore |
Rrx |
-26 |
Db |
|||
Nota
1. Riflessione 12dB.
2. I dati sulla potenza media sono solo informativi, secondo IEEE802.3ae.
3. Il valore TWDP richiede che la scheda host sia conforme a SFF-8431. Il TWDP viene calcolato utilizzando il codice Matlab fornito nella clausola 68.6.6.2 di IEEE802.3ae.
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|
SFP-10G-ZR |
Modulo ricetrasmettitore 10G SFP+ ZR 80KM, collegabile a caldo, LC duplex, +3,3 V, 1550 nm EML e APD, modalità singola |
Domande frequenti
1. Qual è la portata del 10G ZR?
R: Per il modello 10G 80KM 1550nm la potenza di uscita ottica e la lunghezza d'onda (1550nm) sono verificate su analizzatori di spettro ottico. La portata massima di 80 km su cavo in fibra monomodale SMF effettivo (non simulato).
2. Qual è la differenza tra SFP ER e ZR?
R: SFP-10G-ER raggiunge una distanza di trasmissione fino a 40 km attraverso una fibra ottica monomodale. L'SFP-10G-ZR ha una lunghezza d'onda di 1550 nm, supporta una distanza di trasmissione fino a 80 km su una fibra monomodale standard ed è ampiamente utilizzato nel canale Ethernet 10GBASE-ZR/ZW e nel canale fibra 10G.
3. Qual è l'intervallo di potenza di trasmissione ottica per 10G ZR SFP?
R: La potenza di trasmissione ottica massima del modulo 10G 80KM 1550nm di D-NET è 4,0 dBm e il minimo è 0 dBm.
