Caratteristiche del prodotto
●Supporta velocità in bit fino a 25,78 Gbps
●Presenta un ingombro SFP+ hot plug
●Dotato di laser DFB da 1310 nm e fotodiodo PIN, consente la trasmissione fino a 10 km su SMF
●Conforme alle specifiche SFP+ MSA e SFF-8472, dotato di presa LC duplex
●Conforme alla direttiva RoHS
●Funziona con un singolo alimentatore da +3,3 V
●Include monitoraggio diagnostico digitale in tempo reale
●Intervallo di temperatura della custodia operativa: standard da 0 gradi a +70 gradi
Applicazioni
● 25GBASE-LR
Dettagli del prodotto

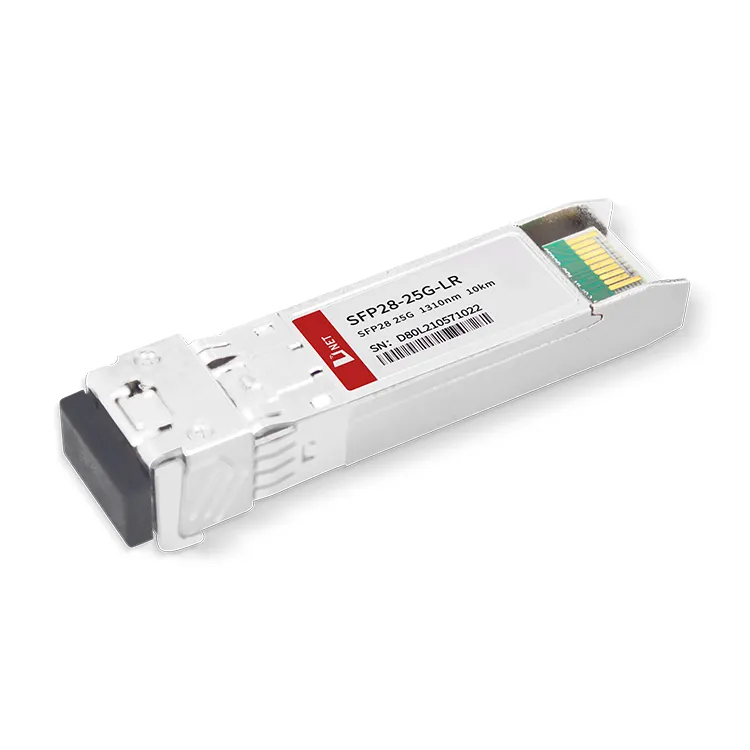

I ricetrasmettitori SFP28 sono moduli ad alte prestazioni ed economici in grado di supportare una velocità dati di 25,78 Gbps e facilitare una distanza di trasmissione di 10 km su fibra monomodale (SMF).
Questi ricetrasmettitori comprendono tre componenti chiave: un trasmettitore laser DFB, un fotodiodo PIN integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU. Tutti i moduli aderiscono agli standard di sicurezza laser di Classe I.
Etichetta sexy: Modulo ricetrasmettitore SFP28 25G LR 10KM, Cina Produttori di moduli ricetrasmettitore SFP28 25G LR 10KM, fornitori, fabbrica, SFP28-25G-LRSFP28-DWDM-C21SFP28-25G-SRSFP28-CWDM-1270
Valutazioni massime assolute
|
Parametro |
Simbolo |
minimo |
Massimo |
Unità |
|
Tensione di alimentazione |
Vcc |
-0.5 |
4 |
V |
|
Temperatura di conservazione |
Ts |
-40 |
+85 |
grado |
|
Umidità operativa |
- |
5 |
85 |
% |
Condizioni operative consigliate
|
Parametro |
Simbolo |
minimo |
Tipico |
Massimo |
Unità |
|
Temperatura della custodia operativa |
Tc |
0 |
+70 |
grado |
|
|
Tensione di alimentazione |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Corrente di alimentazione |
Icc |
400 |
mamma |
||
|
Velocità dati |
25.78 |
Gbps (Gbps) |
Caratteristiche ottiche ed elettriche
|
Parametro |
Simbolo |
minimo |
Tipico |
Massimo |
Unità |
Note |
||
|
Trasmettitore |
||||||||
|
Lunghezza d'onda centrale |
λc |
1270 |
1310 |
1350 |
Nm |
|||
|
Ampiezza spettrale(-20dB) |
Δλ |
1 |
Nm |
|||||
|
Rapporto di soppressione in modalità laterale |
Risposta SMS |
30 |
- |
dB |
||||
|
Potenza di uscita media |
Pfuori |
-6 |
2 |
Dbm |
1 |
|||
|
Rapporto di estinzione |
E.R |
3.5 |
Db |
|||||
|
Differenziale oscillazione ingresso dati |
VIN |
180 |
850 |
Mv |
2 |
|||
|
Impedenza differenziale di ingresso |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
Disattivazione TX |
Disabilita |
2.0 |
Vcc |
V |
||||
|
Abilitare |
0 |
0.8 |
V |
|||||
|
Guasto TX |
Colpa |
2.0 |
Vcc |
V |
||||
|
Normale |
0 |
0.8 |
V |
|||||
|
Ricevitore |
||||||||
|
Lunghezza d'onda centrale |
λc |
1260 |
1600 |
Nm |
||||
|
Sensibilità del ricevitore |
-13.3 |
Dbm |
3,4 |
|||||
|
Sovraccarico del ricevitore |
2 |
Dbm |
3,4 |
|||||
|
LOS De-Affermare |
LOSD |
-15 |
Dbm |
|||||
|
LOS Asserzione |
LOSA |
-30 |
Dbm |
|||||
|
Isteresi LOS |
0.5 |
Db |
||||||
|
Differenziale oscillazione uscita dati |
Vfuori |
300 |
900 |
mV |
5 |
|||
|
LOS |
Alto |
2.0 |
Vcc |
V |
||||
|
Basso |
0.8 |
V |
||||||
Note:
1. La potenza ottica viene lanciata in SMF.
2. Ingresso PECL, accoppiato internamente in CA e terminato.
3. Misurato con un modello di test PRBS 231-1 a 25,78 Gps, BER inferiore o uguale a 5×10-5.
4. Misurato con un modello di test PRBS 231-1 a 10,3125 Gps, BER inferiore o uguale a 1×10-12.
I bit 110.3 e 118.3 controllano le modalità di blocco del retimer interno o CDR, il valore predefinito è "1".
5. Accoppiato internamente in CA.
|
Bit 110.3 di A2h |
Bit 118.3 di A2h |
Velocità dati RX |
Velocità dati TX |
Stato del CDR RX |
Stato del CDR TX |
|
Alto/1 |
Alto/1 |
24.33G/25.78G |
24.33G/25.78G |
Seleziona CDR |
Seleziona CDR |
|
Alto/1 |
Basso/0 |
24.33G/25.78G |
9.95G/10.31G |
Seleziona CDR |
Bypass del CDR |
|
Basso/0 |
Alto/1 |
9.95G/10.31G |
24.33G/25.78G |
Bypass del CDR |
Seleziona CDR |
|
Basso/0 |
Basso/0 |
9.95G/10.31G |
9.95G/10.31G |
Bypass del CDR |
Bypass del CDR |
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|
SFP28-25G-LR |
Ricetrasmettitore SFP28 da 25 Gbps, modalità singola, portata 10 km |
Domande frequenti
1. È possibile inserire SFP+ in una porta SFP28?
R: Sì, ma quando è connessa al ricetrasmettitore SFP+, questa porta può supportare solo fino a 10 Gbps di velocità Internet.
2. Cosa sono QSFP28 e SFP28?
R: Entrambi hanno dimensioni e standard di protocollo diversi. Il modulo SFP28 supporta una velocità di trasmissione per veicolo singolo di 25 GB, mentre il QSFP28 supporta quattro canali da 25 Gbit/s con una velocità dati totale di 100 G.
3. Quale velocità è supportata da SFP28?
R: Il modulo ottico SFP 28 ha una velocità di trasmissione di 25 Gbps, utilizzando un connettore LC.
