Servizio Modulo ricetrasmettitore ottico di D-net
----
●Durata della garanzia: Goditi una rassicurante garanzia di tre anni per il tuo acquisto.
●Garanzia di compatibilità: L'esperienza di D-NET si estende ai servizi di compatibilità, garantendo che i nostri moduli ottici si integrino perfettamente con le apparecchiature dei principali produttori.
●Su misura per le tue esigenze: La personalizzazione è fondamentale per D-NET. Offriamo la personalizzazione OEM e, se lo desideri, puoi personalizzare i tuoi prodotti con etichette con logo colorate.
●Consegna rapida: Aspettatevi un servizio rapido con un tempo di consegna generale di soli 3 giorni.
●Eccellenza del corriere: Affidati ai nostri corrieri affidabili e di alta qualità, tra cui SF, FedEx, DHL, UPS e altri, per soluzioni di spedizione complete.
Caratteristiche
● Collegabile a caldo
● Trasmettitore EML CWDM da 147 nm, fotorilevatore APD
● La distanza di trasmissione è fino a 80 km tramite la connessione SMF
● 2-interfaccia cablata per specifiche di gestione conformi all'interfaccia di monitoraggio diagnostico digitale SFF 8472
● Conformità RoHS
Applicazioni
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canale in fibra 10G
● Reti CWDM

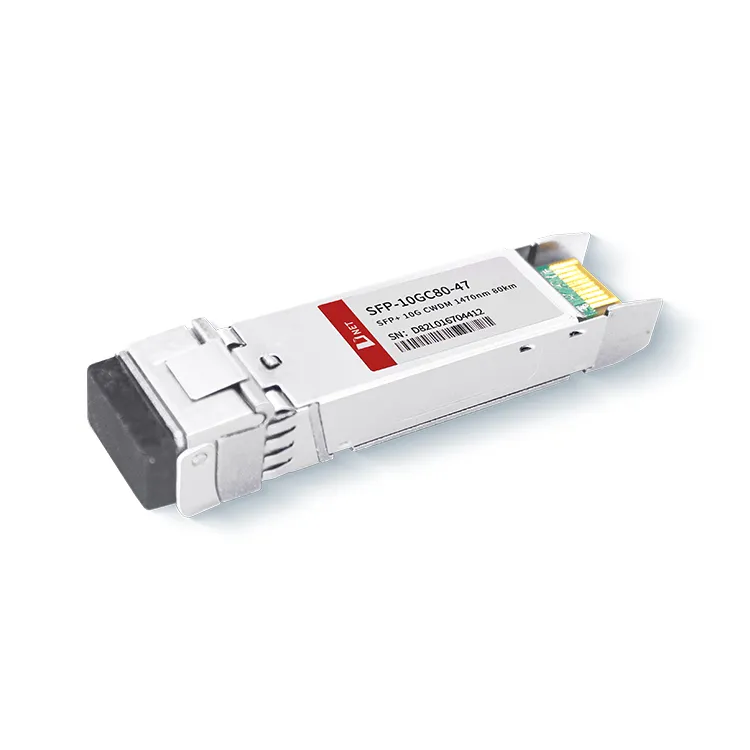

Dettagli del prodotto
Questo ricetrasmettitore ottico opera a una lunghezza d'onda di 1470 nm specificamente all'interno dello spettro CWDM, facilitando un'efficiente multiplazione e demultiplexazione dei segnali nei sistemi CWDM. Vantando una distanza di trasmissione massima di 80 chilometri, è particolarmente adatto per le reti di comunicazione a lungo raggio in cui è necessaria una portata estesa.
Etichetta sexy: SFP+10G CWDM 1470km 80km, Cina SFP+10G CWDM 1470km 80km produttori, fornitori, fabbrica, SFP-10G-CWDM-1470-40
Valutazioni massime assolute
|
Parametro |
Simbolo |
minimo |
Tipico |
Massimo. |
Unità |
|
Temperatura di conservazione |
TS |
-40 |
+85 |
grado |
|
|
Temperatura operativa della custodia |
T.A |
0 |
70 |
grado |
|
|
Tensione di alimentazione massima |
Vcc |
-0.5 |
4 |
V |
|
|
Umidità relativa |
RH |
0 |
85 |
% |
Caratteristiche Elettriche
(TOP=0 a 70grado, VCC=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo |
Tipico |
Massimo. |
Unità |
Nota |
|
Tensione di alimentazione |
Vcc |
3.135 |
3.465 |
V |
|
Corrente di fornitura |
Icc |
600 |
ma |
|||
|
Consumo energetico |
P |
2 |
W |
|||
|
Sezione Trasmettitore |
||||||
|
Impedenza differenziale di ingresso |
Rin |
100 |
Ω |
1 |
||
|
Tensione CC a terminazione singola in ingresso Tx Tolleranza (Rif VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscillazione della tensione di ingresso differenziale |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Trasmissione della tensione di disabilitazione |
VD |
2 |
Vcc |
V |
3 |
|
|
Trasmissione della tensione di abilitazione |
VEN |
Ve |
Ve+0.8 |
V |
||
|
Sezione ricevente |
||||||
|
Tolleranza della tensione di uscita a terminazione singola |
V |
-0.3 |
4 |
V |
||
|
Tensione differenziale uscita Rx |
Vo |
300 |
850 |
mV |
||
|
Tempo di salita e discesa dell'uscita Rx |
Tr/Tf |
30 |
p.s |
4 |
||
|
Guasto LOS |
Guasto VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normale |
Norma VLOS |
Ve |
Ve+0.8 |
V |
5 |
|
Nota
1. È collegato direttamente ai pin di ingresso dati TX, con accoppiamento CA dai pin all'IC del driver laser.
2.La LOS è configurata come uscita open collector. Dovrebbe essere collegato con un resistore compreso tra 4,7 kΩ e 10 kΩ sulla scheda host. Durante il funzionamento normale emette uno 0 logico; in caso di perdita del segnale, emette una logica
3. La tensione pull-up massima che può tollerare è 5,5 V.
Parametri ottici
(TOP da=0 a 70 gradi, VCC da=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo |
Tipico |
Massimo. |
Unità |
Nota |
|
Sezione Trasmettitore |
||||||
|
Lunghezza d'onda centrale |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
larghezza spettrale |
Δλ |
1 |
nm |
|||
|
Potenza ottica media |
Pav |
0 |
+4 |
dBm |
1 |
|
|
Laser spento |
Poff |
-30 |
dBm |
|||
|
Rapporto di estinzione |
E.R |
8.2 |
dB |
|||
|
Penalità di dispersione del trasmettitore |
TDP |
3.0 |
dB |
2 |
||
|
Rumore di intensità relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolleranza della perdita di ritorno ottica |
20 |
dB |
||||
|
Sezione ricevente |
||||||
|
Lunghezza d'onda centrale |
λr |
1260 |
1620 |
nm |
||
|
Sensibilità del ricevitore (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Sensibilità allo stress (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
PERSO |
-24 |
dBm |
|||
|
Los Isteresi |
PERSO |
0.5 |
dB |
|||
|
Sovraccarico |
Sab |
-7 |
dBm |
5 |
||
|
Riflettanza del ricevitore |
Rrx |
-12 |
dB |
Nota
1. I dati sulla potenza media sono solo informativi, secondo IEEE802.3ae.
2. Riflessione 12dB.
3. Condizioni di stress test del ricevitore secondo IEEE802.3ae. Il test CSRS richiede che la scheda host sia conforme a SFF-8431.
4. Sovraccarico del ricevitore specificato in OMA e nelle peggiori condizioni di stress complessivo.
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|
SFP-10GC80-C60 |
Ricetrasmettitore CWDM SFP+ da 10 Gb/s 80 km collegabile a caldo, LC duplex, +3.3 V, 1470 nm, CWDM EML e APD, modalità singola |
Domande frequenti
1. A cosa servono le porte 10G SFP+?
R: 10G SFP+ solitamente trasmette ottica a 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET/SDH per 10 Gbps, Fibre Channel, Gigabit Ethernet, 10 Gigabit Ethernet e altre applicazioni, inclusi anche collegamenti DWDM.
2. Posso utilizzare ricetrasmettitori SFP+ nelle porte SFP28?
R: I ricetrasmettitori SFP+ (10 Gigabit Ethernet) non possono essere utilizzati direttamente nelle porte SFP28 (25 Gigabit Ethernet). Sebbene i moduli SFP+ e SFP28 utilizzino lo stesso fattore di forma, funzionano a velocità diverse. I moduli SFP+ supportano velocità dati fino a 10 Gbps, mentre i moduli SFP28 supportano velocità dati fino a 25 Gbps. Inoltre, le porte SFP28 sono progettate per supportare i livelli di potenza più elevati richiesti per il funzionamento a 25 Gbps. Pertanto, l'utilizzo di un ricetrasmettitore SFP+ in una porta SFP28 non sarà compatibile e non funzionerà.
