Caratteristiche
● Griglia ITU da 10 GHz, banda C
● Trasmettitore EML DWDM, fotorivelatore APD
● Distanza di trasmissione della connessione SMF fino a 80 km
● Con un'interfaccia di monitoraggio diagnostico digitale conforme SFF 8472
● Consumo energetico<1.5W
● Conformità RoHS
Applicazioni
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canale in fibra 10G
● Reti DWDM
Dettagli del prodotto

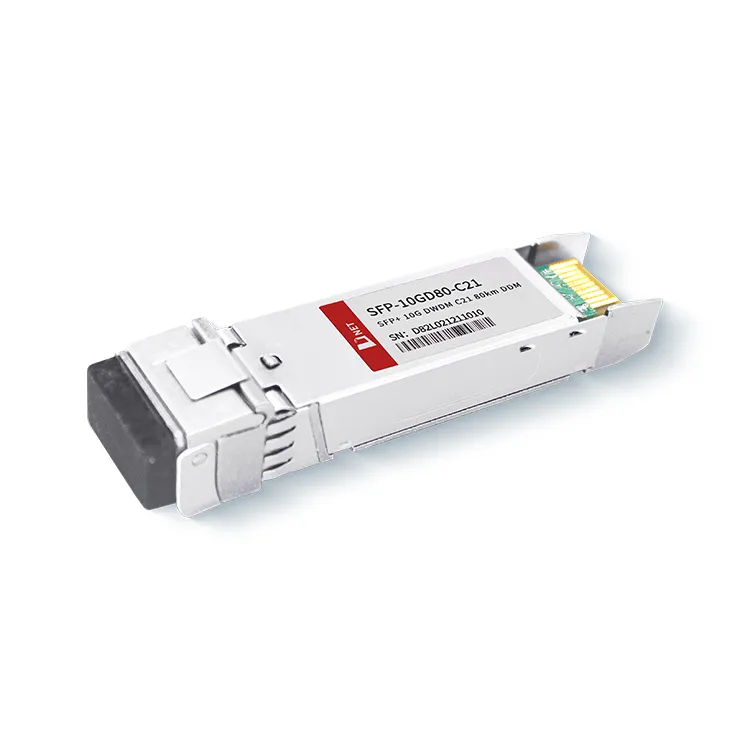

L'SFP-10GD80-C21 è progettato per applicazioni di comunicazione ottica seriale da 10 Gb/s, in cui converte un flusso di dati elettrici seriali da 10 Gb/s in un corrispondente segnale di uscita ottico da 10 Gb/s e viceversa, riconvertendo un segnale di ingresso ottico da 10 Gb/s in un flusso di dati elettrici seriali da 10 Gb/s. Impiega un trasmettitore DWDM EML (Electro-Absorption Modulated Laser) e un fotorilevatore APD (Avalanche Photo-Diode). L'uso di un guscio metallico riduce al minimo le interferenze elettromagnetiche e il prodotto è conforme agli standard RoHS.
Etichetta sexy: SFP+10G DWDM C21 80km, Cina SFP+10G DWDM C21 80km produttori, fornitori, fabbrica, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80
Valutazioni massime assolute
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
|
Temperatura di conservazione |
TS |
-40 |
+85 |
grado |
|
|
Temperatura operativa della custodia |
TA |
0 |
70 |
grado |
|
|
Tensione di alimentazione massima |
Vcc |
-0.5 |
4 |
V |
|
|
Umidità relativa |
RH |
0 |
85 |
% |
Caratteristiche Elettriche
(TOP=0 a 70grado, VCC=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Tensione di alimentazione |
Vcc |
3.135 |
3.465 |
V |
||
|
Corrente di fornitura |
Icc |
450 |
mA |
|||
|
Consumo energetico |
P |
1.5 |
W |
|||
|
Sezione Trasmettitore |
||||||
|
Impedenza differenziale di ingresso |
RIn |
100 |
Ω |
1 |
||
|
Tolleranza tensione CC a terminazione singola ingresso Tx (rif. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscillazione della tensione di ingresso differenziale |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Trasmissione della tensione di disabilitazione |
VD |
2 |
Vcc |
V |
3 |
|
|
Trasmissione della tensione di abilitazione |
VIT |
Ve |
Ve+0.8 |
V |
||
|
Sezione ricevente |
||||||
|
Tolleranza della tensione di uscita a terminazione singola |
V |
-0.3 |
4 |
V |
||
|
Tensione differenziale uscita Rx |
Vo |
300 |
850 |
mV |
||
|
Tempo di salita e discesa dell'uscita Rx |
Tr/Tf |
30 |
p.s |
4 |
||
|
Guasto LOS |
VColpa LOS |
2 |
VccOSPITE |
V |
5 |
|
|
LOS Normale |
VNorma LOS |
Ve |
Ve+0.8 |
V |
5 |
|
Nota
1. Collegato direttamente ai pin di ingresso dati TX. Accoppiamento CA dai pin al circuito integrato del driver laser.
2. 20%-80%
3. Terminazione differenziale da 100 ohm.
4. LOS è un'uscita open collector. Dovrebbe essere tirato su con 4,7k – 10kΩ sulla scheda host. Il funzionamento normale è logico 0; la perdita di segnale è logica 1. La tensione pull-up massima è 5,5 V.
Parametri ottici
(TOP=0 a 70grado, VCC=3,135 a 3,465 Volt)
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Sezione Trasmettitore |
||||||
|
Fine vita della lunghezza d'onda ottica |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Lunghezza d'onda ottica: inizio della vita |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Potenza ottica media |
Pav |
0 |
+5 |
dBm |
1 |
|
|
Laser spento |
Poff |
-30 |
dBm |
|||
|
Rapporto di estinzione |
E.R |
8.2 |
dB |
|||
|
Penalità di dispersione del trasmettitore |
TDP |
3.0 |
dB |
2 |
||
|
Rumore di intensità relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolleranza della perdita di ritorno ottica |
20 |
dB |
||||
|
Sezione ricevente |
||||||
|
Lunghezza d'onda centrale |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Isteresi |
LOSH |
0.5 |
dB |
|||
|
Sovraccarico |
Sab |
-7 |
dBm |
5 |
||
|
Riflettanza del ricevitore |
Rrx |
-12 |
dB |
|||
Nota
1. Riflessione 12dB.
2. Condizioni di stress test del ricevitore secondo IEEE802.3ae. Il test CSRS richiede che la scheda host sia conforme a SFF-8431.
3. Sovraccarico del ricevitore specificato in OMA e nelle peggiori condizioni di stress complessivo.
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|
SFP-10GD80-C21 |
Ricetrasmettitore DWDM SFP+ da 10 Gb/s 80 km collegabile a caldo, LC duplex, +3,3 V, 100 GHz, DWDM EML e APD, modalità singola |
Domande frequenti
1. Cos'è 10G dwdm 80 km?
R: 10G DWDM 80 km si riferisce a un tipo di tecnologia di comunicazione ottica che consente la trasmissione di dati a una velocità di 10 G su una distanza di 80 km utilizzando DWDM. DWDM è una tecnica che consente di combinare e trasmettere più segnali ottici, ciascuno trasportato su una lunghezza d'onda diversa, su un'unica fibra ottica. Ciò consente un utilizzo efficiente della larghezza di banda disponibile e aumenta la capacità della rete in fibra ottica.
2. Qual è la differenza tra CWDM e DWDM SFP?
R: L'intervallo di lunghezze d'onda del CWDM SFP è 1270-1610 nm. La distanza massima di trasmissione è di 120 km. Tuttavia, DWDM SFP ha una lunghezza d'onda massima di 1620 nm e una distanza di trasmissione massima di 200 km.
