Dettagli del prodotto

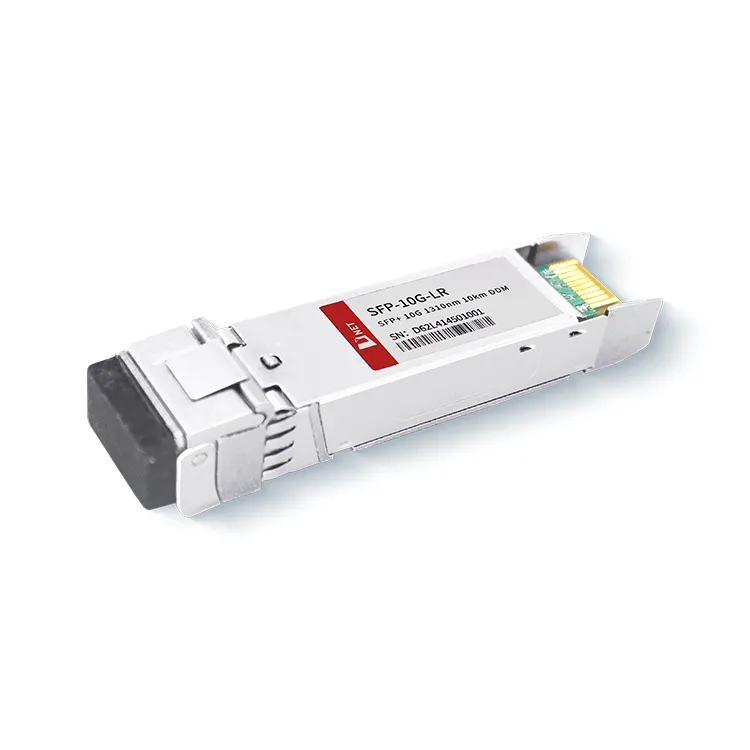

Il modulo 10G LR 10KM di D-NET è conforme agli standard SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR. Funziona a una lunghezza d'onda di 1310 nm, una frequenza comunemente utilizzata nelle comunicazioni ottiche a lungo raggio. Il modulo aderisce al fattore di forma SFP pienamente conforme, offrendo funzionalità hot plug, facilitando aggiornamenti semplici alle porte ottiche e garantendo basse emissioni di interferenze elettromagnetiche (EMI).
Etichetta sexy: Modulo ricetrasmettitore SFP+ 10G LR 10 km, Cina Produttori di moduli ricetrasmettitore SFP+ 10G LR 10 km, fabbrica, Percorso gestito SFP+ ricetrasmettitore, Network ad alta disponibilità SFP+ TRANSECIVER, Network ad alta intensità di larghezza di banda SFP+ ricetrasmettitore, rete sensibile alla latenza SFP+ ricetrasmettitore, Percorso monitorato SFP+ ricetrasmettitore, ricetrasmettitore SFP+
Valutazioni massime assolute
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
|
|
Temperatura di conservazione |
TS |
-40 |
+85 |
grado |
||
|
Temperatura operativa della custodia |
Commerciale |
TA |
0 |
70 |
grado |
|
|
Industriale |
-40 |
+85 |
grado |
|||
|
Tensione di alimentazione massima |
Vcc |
-0.5 |
4 |
V |
||
|
Umidità relativa |
RH |
0 |
85 |
% |
||
Caratteristiche Elettriche
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Tensione di alimentazione |
Vcc |
3.135 |
3.465 |
V |
||
|
Corrente di fornitura |
Icc |
430 |
ma |
|||
|
Consumo energetico |
P |
1.5 |
W |
|||
|
Sezione Trasmettitore |
||||||
|
Impedenza differenziale di ingresso |
RIn |
100 |
Ω |
1 |
||
|
Tolleranza tensione CC a terminazione singola ingresso Tx (Rif VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscillazione della tensione di ingresso differenziale |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Trasmissione della tensione di disabilitazione |
VD |
2 |
Vcc |
V |
3 |
|
|
Trasmissione della tensione di abilitazione |
VIT |
Ve |
Ve+0.8 |
V |
||
|
Sezione ricevente |
||||||
|
Tolleranza della tensione di uscita a terminazione singola |
V |
-0.3 |
4 |
V |
||
|
Tensione differenziale uscita Rx |
Vo |
300 |
850 |
Mv |
||
|
Tempo di salita e discesa dell'uscita Rx |
Tr/Tf |
30 |
p.s |
4 |
||
|
Guasto LOS |
VColpa LOS |
2 |
VccOSPITE |
V |
5 |
|
|
LOS Normale |
VNorma LOS |
Ve |
Ve+0.8 |
V |
5 |
|
Nota
1. L'ingresso termina a 100 ohm.
2. Collegare direttamente al pin di ingresso dati TX. Accoppiamento CA dal pin al circuito integrato del driver laser.
3. LOS è un'uscita a collettore aperto. Il 4,7k-10kΩ deve essere aperto sulla scheda host. Il funzionamento è logico 0 e la perdita di segnale è logico 1. La tensione pull-up massima è 5,5 V.
4. Ultrasuoni con OC-192 / SDH.
5. Ethernet 10GBASE-LR/LW.
Parametri ottici
|
Parametro |
Simbolo |
minimo. |
Tipico |
Massimo. |
Unità |
Nota |
|
Sezione Trasmettitore |
||||||
|
Lunghezza d'onda centrale |
λt |
1290 |
1310 |
1330 |
nm |
|
|
larghezza spettrale |
△λ |
1 |
Nm |
|||
|
Potenza ottica media |
Pav |
-8.2 |
0.5 |
dBm |
1 |
|
|
Potenza ottica OMA |
Poma |
-5.2 |
Dbm |
|||
|
Laser spento |
Poff |
-30 |
Dbm |
|||
|
Rapporto di estinzione |
E.R |
3.5 |
Db |
7 |
||
|
Rapporto di estinzione |
E.R |
6 |
Db |
6 |
||
|
Penalità di dispersione del trasmettitore |
TDP |
3.2 |
Db |
2 |
||
|
Rumore di intensità relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolleranza della perdita di ritorno ottica |
20 |
Db |
||||
|
Sezione ricevente |
||||||
|
Lunghezza d'onda centrale |
λr |
1260 |
1355 |
Nm |
||
|
Sensibilità del ricevitore |
Sen |
-14.5 |
Dbm |
4,7 |
||
|
Sensibilità del ricevitore |
Sen |
-14.5 |
Dbm |
4,6 |
||
|
Sensibilità allo stress (OMA) |
SenSAN |
-10.3 |
dBm |
4 |
||
|
Los Asserzione |
LOSA |
-25 |
- |
Dbm |
||
|
Los Dessert |
LOSD |
-15 |
Dbm |
|||
|
Los Isteresi |
LOSH |
0.5 |
Db |
|||
|
Sovraccarico |
Sab |
0 |
Dbm |
5 |
||
|
Riflettanza del ricevitore |
Rrx |
-12 |
Db |
|||
Nota
1. Condizioni di test del ricevitore di stress secondo IEEE802.3ae. Il test CSRS richiede che i circuiti stampati host soddisfino gli standard SFF-8431.
2. Il sovraccarico del ricevitore come specificato nell'OMA e nelle peggiori condizioni di stress integrato.
3. Ultrasuoni con OC-192 / SDH
4. Ethernet 10GBASE-LR/LW
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|
SFP-10G-LR |
Modulo ricetrasmettitore 10G SFP+ LR 10KM, collegabile a caldo, LC duplex, +3,3 V, DFB-LD 1310 nm, modalità singola |
Domande frequenti
1. Cos'è il 10G LR?
R: Il modulo 10G LR 10KM di D-NET è un modulo ricetrasmettitore ottico per applicazioni di comunicazione ottica seriale a 10-Gb/s. Il modulo SFP+ è conforme a SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR.
2. 10GBASE-LR è monomodale o multimodale?
R: Il modulo ricetrasmettitore 10G SFP+ LR 10KM di D-NET è adatto per la trasmissione remota, quindi la fibra monomodale è principalmente coperta da 10 GBASE-LR SFP+, la distanza di trasferimento di 10GBASE-LR SFP può arrivare fino a 10 km con un fibra monomodale
