Descrizione

Parametri tecnici

caratteristiche del prodotto

OSFP Seriale Ottico Interfaccia
●Interfaccia elettrica 4x100G PAM4 retinata 400GAUI-4

● Cavo ottico attivo
●Matrici VCSEL a 4 canali e matrici di fotorilevatori PIN a 4 canali
●Lunghezza massima del collegamento di 60 m su OM3 o 100 m su OM4

Conforme a OSFP MSA
●Fattore di forma OSFP Hot Pluggable
● Conforme alle specifiche del modulo OSFP Rev 5.0
●Conforme a CMIS 5.2

Supporto Protocollo
●Conforme a IEEE 802.3db
●Conforme a IEEE 802.3ck

Basso Consumo di energia
●Meno di 8 W in un intervallo di temperatura da 0 a 70 gradi

Applicazioni

● Ethernet 400GBASE-SR4 400G
●Centro dati

Etichetta sexy: 400g osfp sr4 mm mpo12 ricetrasmettitore ottico, Cina 400g osfp sr4 mm mpo12 ricetrasmettitore ottico produttori, fornitori, fabbrica, QSFP-40G-ZR4 SFP-10G-DWDM-C21-80

Valutazioni massime assolute

Parametro	Simbolo	Minimo	Massimo	Unità
Temperatura di conservazione	Ts	-40	85	.C
Temperatura di funzionamento del casoRatura	Superiore	0	70	.C
Parente Umidità (senza condensa)	RH	15	85	%
Tensione di alimentazione	Vcc	-0.5	3.6	V
Soglia di danno del ricevitore, per Sentiero	PRdmg	5		Dbm

Condizioni Operative Raccomandate

Parametro	Simbolo	Minimo	Massimo	Unità
Temperatura del caso operativoetà	Superiore	0	70	.C
Parente Umidità (senza condensa)	RH	15	85	%
Tensione di alimentazione	Vcc	3.135	3.465	V
Totale Consumo di energia	Per PC	-	8	W
Corrente di alimentazione al FINE			2.55	A
Morso Valutare	Brasile		425	GBP al secondo
Lunghezza della fibra su OM3 MMF			60	m
Lunghezza della fibra su OM4 MMF			100	m
I2C Orologio Frequenza	0		400	Khz

Appunti:

1. In condizioni di tensione di alimentazione operativa di 3,465 V e temperatura della custodia di 70 gradi

Interfaccia ottica del trasmettitore

Parametro		Simbolo	Minimo	Tipico	Massimo	Unità
Velocità dati per corsia		DOTT.SSA		53.125		GBD
Formato di modulazione			PAM4
Lunghezza d'onda centrale1		λ	840	860	868	nanometro
Larghezza spettrale RMS		σ			0.6	nanometro
Potenza media di lancio, ogni corsia		Pavone	-4.6		4	Dbm
Potenza ottica OMA, ogni corsia, max		POMA	3.5			Dbm
OMAesterno, ogni corsia min	massimo (TECQ, TDECQ)<1.8 dB		massimo [-2.6 , massimo(TECQ,TECQ) –4.4]			Dbm
OMAesterno, ogni corsia min	1,8 < massimo (TECQ, TDECQ) < 4,4 dB		massimo [-2.6 , massimo(TECQ,TECQ) –4.4]			Dbm
Chiusura dell'occhio del trasmettitore e della dispersione (TDECQ), ogni corsia		TDECQ			4.4	Db
Chiusura dell'occhio del trasmettitore per PAM4 (TECQ), ogni corsia		TECQ			4.4	Db
Rapporto di estinzione		pronto soccorso	2.5			Db
Escursione di potenza del trasmettitore, ogni corsia					2.3	Dbm
Tolleranza della perdita di ritorno ottico		ORLT			14	Db
Potenza ottica per TX DISABLE					-30	Dbm
Fluxb2 circondato			Maggiore o uguale a 86% a 19 um Inferiore o uguale al 30% a 4,5 um
Fluxb2 circondato

Appunti:

1. Definito in base alle prestazioni del laser utilizzato.

2. Misurato in fibra di tipo A1a.2 o tipo A1a.3 o A1a.4, 50 um, in conformità con IEC 61280-1-4

Interfaccia ottica del ricevitore

Parametro		Simbolo	Minimo	Tipico	Massimo	Unità
Velocità dati per corsia		Brasile		53.125		GBD
Formato di modulazione			PAM4
Lunghezza d'onda centrale1		λ	842	885	948	nanometro
Soglia di danno			5			Dbm
Potenza di ricezione media, ogni corsia			-6.4		4	Dbm
Ricevere potenza, ogni corsia (OMAouter)						Dbm
Riflessione del ricevitore		Rr				Db
Sensibilità del ricevitore, ogni corsia1			RS=massimo (-4.6, QTEC –6.4)			Dbm
Sensibilità del ricevitore stressata, ogni corsia					-2	Dbm
Ricetta LOS	Affermare		-15			Dbm
	De-asserire				-7.5	Dbm
	Isteresi		0.5		5	Db

Appunti:

1. La sensibilità del ricevitore è informativa ed è definita per un trasmettitore con un valore di TECQ. Misurata con segnale di prova di conformità a TP3 per BER=2.4E-4 Pre-FEC.

informazioni sull'ordine

Numero di parte	Descrizione

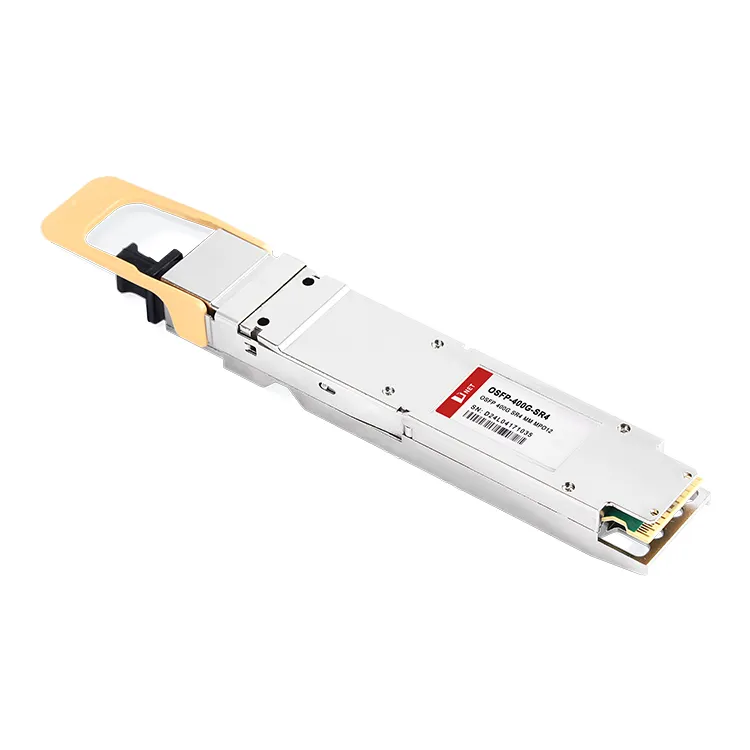

OSFP-400G-SR4	400G OSFP SR4, MPO12, 100m, 850nm, MMF

Domande frequenti

D: Che tipo di connettori utilizza il 400G OSFP SR4?

A: 400G OSFP SR4 utilizza connettori in fibra MPO/MTP, che offrono una densità maggiore e tempi di installazione più rapidi.

D: Quali velocità di trasmissione dati può supportare 400G OSFP SR4?

A: 400G OSFP SR4 può supportare una gamma di velocità di trasmissione dati, tra cui 400G Ethernet, 200G Ethernet e 100G Ethernet. Ciò lo rende versatile e adattabile a una varietà di requisiti di rete.
