Evidenziazione del prodotto

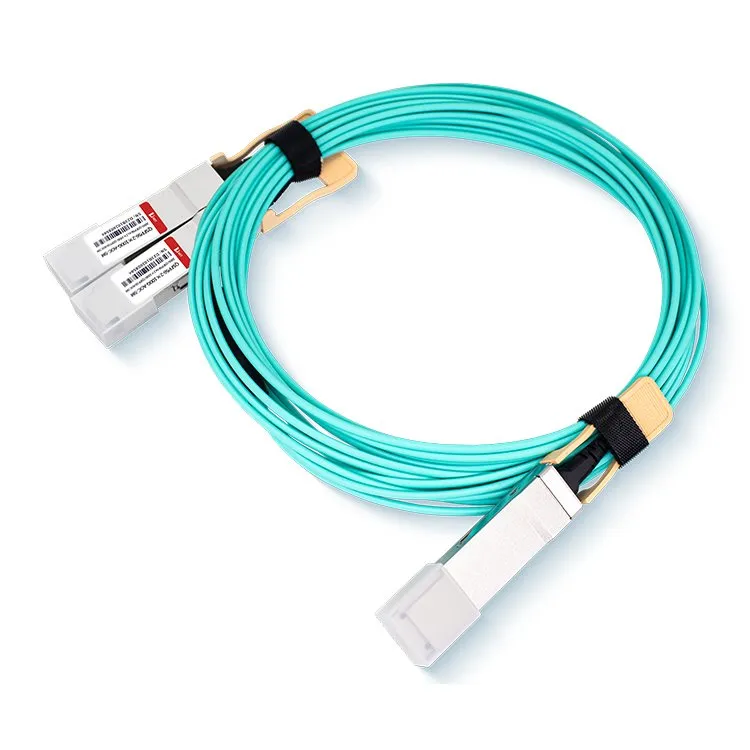

● Cavo ottico attivo con breakout da QSFP56 200G a due QSFP28 100G
● Velocità dati fino a 53,125 Gbps per canale modulazione PAM4
● Array VCSEL e PD integrati da 850 nm
● Funzione DDM implementata
● Collegabile a caldo
● Bassa dissipazione di potenza,<4W on 200G end, <3W on 100G end
● Intervallo di temperatura della custodia operativa commerciale: da 0 gradi a 70 gradi
● Conforme a ROHS2.0
Applicazioni
● Data center e reti cloud
● Sistemi InfiniBand HDR da 200G
Etichetta sexy: Cavo AOC breakout QSFP56 200G a 2X100G, Cina Produttori di cavi AOC breakout QSFP56 200G a 2X100G, fornitori, fabbrica, QSFP56-2X100G-AOCQSFP56-2X100G-AOC
Valutazioni massime assolute
|
Prodotto |
Modulo zione |
Protocollo |
Tasso Nominale |
Specifiche |
|||||
|
Aggregato (Gbps) |
Elettrico Corsie (Gbaud) |
ppm |
Ad alta velocità Elettrico |
Pre-FEC BER massimo |
Collegamento |
||||
|
200G FINE |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200 GAUI-4 |
1E-6 per InfiniBand HDR; 2.4E-4 per 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Ogni 100G FINE |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200 GAUI-4 |
|||
|
Parametro |
Simbolo |
Unità |
minimo |
Massimo |
|
|
Temperatura operativa della custodia |
Superiore |
grado |
0 |
70 |
|
|
Intervallo di temperatura di conservazione |
Ts |
grado |
-40 |
85 |
|
|
Umidità relativa |
RH |
% |
0 |
85 |
|
|
Tensione di alimentazione |
Vcc |
V |
-0.5 |
3.6 |
|
Condizioni operative consigliate
|
Parametro |
Simbolo |
Unità |
minimo |
Tip |
Massimo |
|
|
Temperatura della custodia operativa Allineare |
Tca |
oC |
0 |
/ |
70 |
|
|
Tensione di alimentazione |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definizione delle porte elettriche
|
Parametro |
Simbolo |
Unità |
minimo |
Tip |
Massimo |
Note |
|
Tensione di alimentazione |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Consumo energetico |
PC |
W |
4 |
Fine 200G |
||
|
3 |
Fine 100G |
|||||
|
Trasmettitore |
||||||
|
Impedenza differenziale di ingresso |
RIN |
Ω |
80 |
100 |
120 |
|
|
Oscillazione di ingresso dati a terminazione singola |
VIN |
mVp-p |
90 |
500 |
||
|
Trasmissione della tensione di disabilitazione |
VDIS |
V |
2 |
VCCHOST |
||
|
Trasmissione della tensione di abilitazione |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Trasmissione della tensione di asserzione del guasto |
VFA |
V |
2 |
VCCHOST |
||
|
Trasmissione della tensione di disattivazione del guasto |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Ricevitore |
||||||
|
Oscillazione dell'uscita dati a terminazione singola |
VOD |
mVp-p |
200 |
500 |
||
|
Guasto LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normale |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Mancata corrispondenza della terminazione differenziale |
% |
10 |
||||
|
Comunicazione dell'IIC |
||||||
|
IIC Frequenza dell'orologio |
- |
KHZ |
/ |
100 |
400 |
|
|
allungamento dell'orologio |
- |
noi |
/ |
/ |
500 |
|
Mappa della memoria del modulo
Compatibile con CMIS rev 4.0/ SFF8636
Informazioni sull'ordinazione
|
Numero di parte |
Descrizione |
|
Q56-2Q28-200G-1M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
Da 200G QSFP56 SR4 a 2xQSFP28 SR2 AOC xxM |
Domande frequenti
1. Cos'è il cavo ottico attivo?
R: Un cavo ottico attivo (AOC) è un cavo di trasmissione dati ad alta velocità che integra la tecnologia della fibra ottica con componenti elettrici per consentire il trasferimento di segnali dati su distanze estese. Viene spesso utilizzato in applicazioni come data center, elaborazione ad alte prestazioni e sistemi di rete.
2. Qual è la differenza tra cavi attivi e passivi?
R: In sintesi, mentre sia i cavi attivi che quelli passivi hanno lo scopo di trasmettere segnali, i cavi attivi incorporano componenti elettronici integrati per gestire e migliorare attivamente il segnale, mentre i cavi passivi si affidano esclusivamente alle proprietà intrinseche del materiale conduttivo per la trasmissione del segnale. .
3. Qual è la lunghezza massima del cavo ottico attivo?
R: La lunghezza massima di un cavo ottico attivo può variare in base a fattori quali la qualità del cavo, la velocità dei dati e la tecnologia specifica utilizzata. Tuttavia, i cavi ottici attivi hanno il potenziale per raggiungere distanze di trasmissione significativamente più lunghe rispetto ai cavi passivi. In alcuni casi i cavi ottici attivi possono raggiungere, a seconda della tecnologia e dell'applicazione, distanze di trasmissione fino a diverse centinaia di metri o addirittura chilometri. È importante notare che la lunghezza massima specifica dipenderà dalle specifiche del prodotto fornite dal produttore del cavo ottico attivo.
