Descrizione

Parametri tecnici

Caratteristiche del prodotto

●Conforme a QSFP-DD MSA
●Design MUX/DEMUX a 4 corsie CWDM
●Conforme alle specifiche Lambda MSA 400G-FR4 100G
●Consumo energetico massimo 10 W
●Trasmissione fino a 2 km su fibra monomodale (SMF) con FEC
●Alimentatore singolo da +3,3 V

●Connettore LC duplex
●Reclamo RoHS

Applicazioni

●Ethernet 400G BASE-FR4
●Interconnessione del data center

●Interconnessione InfiniBand
●Reti aziendali

Etichetta sexy: Ricetrasmettitore ottico da 400 g qsfp-dd fr4 2 km, Cina Produttori di ricetrasmettitori ottici da 400 g qsfp-dd fr4 2 km, fornitori, fabbrica, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40G-ZR4 SFP-10G-ER

Valutazioni massime assolute

Parametro	Simbolo	minimo	Massimo	Unità
Temperatura di conservazione Rangelo	Tsrg	-40	+85	grado
Tensione di alimentazione	Vcc	0	4	V
Relativo Umidità	RH	10% a 90% senza condensa

Condizioni operative consigliate

Parametro	Simbolo	minimo	Massimo	Unità
Temperatura di conservazione Rangelo	Tsrg	-40	+85	grado
Tensione di alimentazione	Vcc	0	4	V
Relativo Umidità	RH	10% a 90% senza condensa

Specifiche ottiche del trasmettitore

Trasmettitore Parametro	Sentiero	minimo		Tipico		Massimo		Unità
Potenza media di lancio per corsia		-3.3				3.5		Dbm
Potenza di lancio media totale						9.3		Dbm
Modulazione ottica Dutter Ampiezza (OMA esterna), ciascuna corsia		-0.3				3.7		Dbm
Differenza nella potenza di lancio tra qualsiasi due corsie (OMA esterna)						4			Db
Potenza di lancio media per corsia @TX in stato spento						-20			dBm
Potenza di lancio nell'area esterna dell'OMA meno TDECQ, su ciascuna corsia per ER Maggiore o uguale a 4,5 dB per il pronto soccorso<4.5dB	-1.7 -1.6			Dbm
Trasmettitore e dispersione per chiusura oculare PAM4, ciascuna corsia					3.4		Db
Rapporto di estinzione			3.5				Db
Rumore di intensità relativa (OMA)					-136		dB/Hz
Razione di soppressione in modalità laterale (SMSR)			30				Db
Tolleranza della perdita di ritorno ottica					17.1		Db
Riflettanza del trasmettitore					-26		Db
Precisione del monitoraggio della potenza di uscita del trasmettitore			-3		3		dB
TDECQ-10*log10(Ceq), ciascuna corsia					3.4		Db
Tempo di transizione del trasmettitore					17		p.s

Specifiche elettriche ad alta velocità

Parametro	minimo	Tipico	Massimo	Unità Note
Caratteristiche di uscita elettrica del ricevitore A TP4
Tasso di segnalamento per corsia		26.5625		GBd
Uscita AC in modalità comune tensione (RMS)			17.5	Mv
Tensione di uscita differenziale picco-picco			900	Mv
ESMW di prossimità (simmetria dell'occhio larghezza della maschera)		0.265		interfaccia utente
Altezza degli occhi vicina, differenziale	70			Mv
ESMW far-end (simmetria dell'occhio larghezza della maschera)		0.2		interfaccia utente
Altezza dell'occhio remoto, differenziale	30			mV
Rapporto ISl del pre-cursore remoto	-4.5		2.5	%
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19GHz
Comune alla modalità differenziale	22-20(f/25.78)			Db	0.01-12.89GHz
Comune alla modalità differenziale	15-6registro 10 (f/25.78)			Db	12,89-19 GHz
Mancata corrispondenza della terminazione differenziale			10	%
Tempo di transizione (da min, dal 20% all'80%)	9.5			p.s
Tensione di modo comune CC	-350		2850	Mv
Trasmettitore elettrico caratteristica di ingressos al TP1
Tasso di segnalamento, per corsia		26.5625		GBd
Tolleranza differenziale picco-picco della tensione di ingresso	900			Mv
	9.5-0.37f			Db	0.01-8GHz
	4.75-7.4log 10 (f/14)			Db	8-19GHz
	22-20(f/25.78)			Db	0.01-12.89GHz
	15-6registra 10 (f/25.78)			Db	12,89-19 GHz
Mancata corrispondenza della terminazione differenziale			10	%
Test di ingresso stressato del modulo	Per sezione 120E.3.4.1 IEEE802.3bs
Intervallo di tolleranza della tensione single-ended	-0.4		3.3	V
Tensione di modo comune	-350		2850	Mv

Informazioni sull'ordinazione

Numero di parte	Descrizione

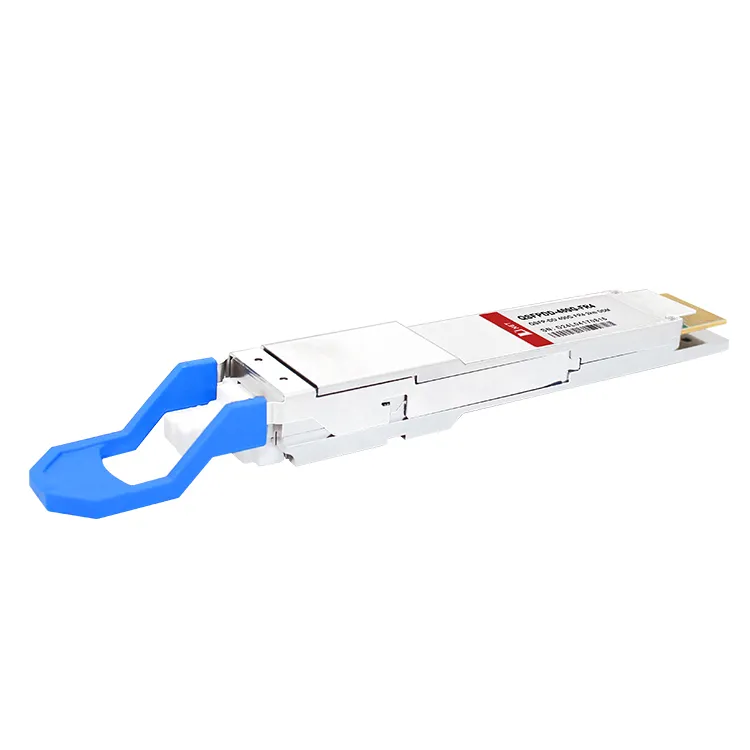

QDD-400G-FR4	Ricetrasmettitore ottico 400G QSFP-DD FR4

Domande frequenti

D: Il QSFP-DD FR4 da 400G supporta l'hot plug?

R: Sì, 400G QSFP-DD FR4 supporta l'hot plug, il che significa che può essere disconnesso e ricollegato mentre il sistema è ancora in funzione senza causare alcun danno al modulo o al sistema.

D: Fino a che distanza può trasmettere i dati il 400G QSFP-DD FR4?

R: La capacità di distanza di trasmissione di un QSFP-DD FR4 400G varia a seconda del tipo di cavo in fibra ottica utilizzato, ma generalmente supporta distanze fino a 2 chilometri.

D: Come viene trasmesso il 400G QSFP-DD FR4?

R: Il modulo converte 8 canali di dati di ingresso elettrici da 50 Gb/s (PAM4) in 4 canali di segnali ottici CWDM e li multiplessa in un singolo canale per la trasmissione ottica da 400 Gb/s. Sul lato ricevitore, il modulo demultiplexa otticamente un Ingresso ottico da 400 Gb/s in 4 canali di segnali ottici CWDM e li converte in 8 canali di dati di uscita elettrici da 50 Gb/s (PAM4).
