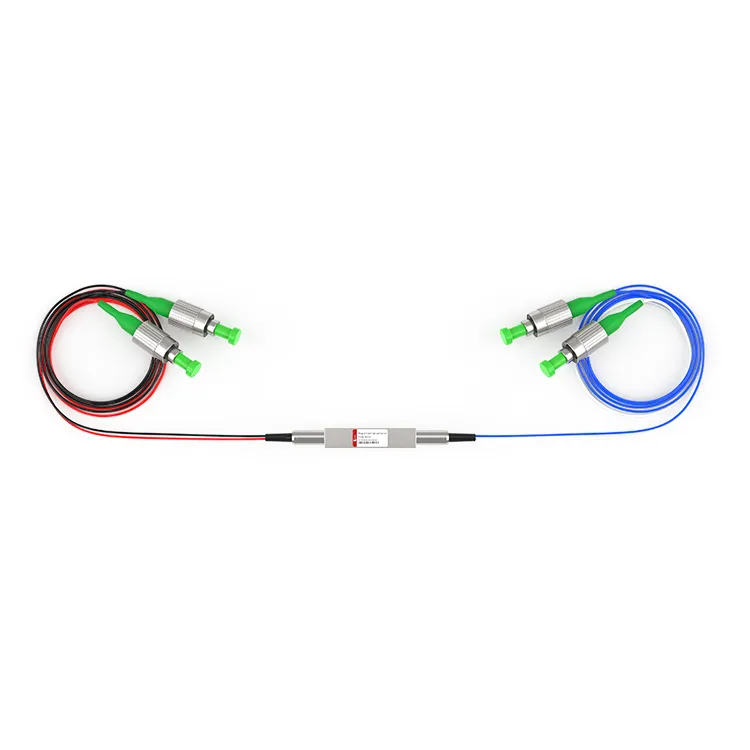

Interruttore magneto-ottico M2x2

Interruttore magneto-ottico M2x2
L'interruttore magneto-ottico M2X2 ha una configurazione non meccanica ed è attivato da segnali di controllo elettrici. L'interruttore ha una bassa perdita di inserzione e inferiore a 1,2 dB, il che garantisce la qualità di trasmissione e la stabilità del segnale ottico e migliora le prestazioni del sistema di comunicazione ottica.

Invia la tua richiesta

Descrizione

Parametri tecnici

Dettagli del prodotto

L'interruttore magneto-ottico è ampiamente utilizzato in apparecchiature aerospaziali, sistemi di monitoraggio e rilevamento, con modalità di aggancio estremamente stabile e alta affidabilità. D-NET è una fabbrica specializzata nella ricerca e sviluppo, produzione e vendita di apparecchiature e dispositivi di comunicazione in fibra ottica, che può fornire servizi OEM e gli interruttori magneto-ottici possono supportare una produzione personalizzata.

Etichetta sexy: interruttore magneto-ottico m2x2, Cina produttori, fornitori, fabbrica di interruttori magneto-ottici m2x2

Specifiche delle prestazioni

Parametri	Unità	Specifiche
Gamma di lunghezza d'onda	nanometro	1520 ~ 1580
Lunghezza d'onda di prova	nanometro	1550
Perdita di inserzione^{1, 2}	dB	Inferiore o uguale a 1,2
TDL	dB	Minore o uguale a 0.30
PDL	dB	Minore o uguale a 0.20
Perdita di ritorno	dB	Maggiore o uguale a 50
Diafonia	dB	Bidirezionale Maggiore o uguale a 20
Diafonia	dB	Unidirezionale Maggiore o uguale a 35
Ripetibilità	dB	Minore o uguale a ±0.01
Tempo di commutazione	noi	Inferiore o uguale a 100
Durata dell'impulso	noi	Maggiore o uguale a 200
Durata	Cicli	Maggiore o uguale a 10 miliardi
Tipo di interruttore	N / A	Aggancio
Corrente di esercizio	ma	Inferiore o uguale a 200
Potenza ottica massima	microwatt	Inferiore o uguale a 500
temperatura di esercizio	grado	-5 ~ +70
Temperatura di conservazione	grado	-40 ~ +85
Dimensione	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Nota
1. Eseguire il test a temperatura ambiente e secondo la procedura standard.
2. Escludendo i connettori, 0.2dB per una coppia di connettori.

Dimensioni meccaniche (unità: mm)

Azionamento elettrico

Diagramma funzionale

informazioni sull'ordine

FSW-M2x2-□-□-□-□-□-□-□

- □

Tipo di interruttore

Tipo di fibra

Voltaggio

Lunghezza d'onda

TuboTipo

Fibra Lunghezza

Connettore

B: Bidirezionale

U: Unidirezionale

SM: SM, 9/125

X: Altri

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Altri

250: 250 micron

900: 900 micron

X: Altri

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: Altri

OO: Nessuno

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Altri

FAQ

D: Qual è la differenza tra l'interruttore magneto-ottico M2X2 e gli altri interruttori ottici?

A: L'interruttore magneto-ottico utilizza il campo magnetico per regolare la commutazione del percorso ottico e ha un principio di funzionamento e prestazioni diversi rispetto ad altri tipi di interruttori ottici, come gli interruttori meccanici o gli interruttori elettro-ottici.

D: L'interruttore magneto-ottico M2X2 supporta il funzionamento multimodale?

A: Gli switch magneto-ottici 2X2 solitamente supportano il funzionamento multimodale, adatti a diverse modalità di requisiti di trasmissione in fibra ottica; gli switch magneto-ottici D-NET possono supportare la personalizzazione.
