In qualità di fornitore di prodotti DCI BOX, sono entusiasta di condividere con voi i componenti principali che compongono un DCI BOX. DCI, o Data Center Interconnect, svolge un ruolo cruciale nell'era digitale di oggi, consentendo comunicazioni e trasferimenti di dati senza soluzione di continuità tra data center. Una DCI BOX è una soluzione chiave che integra molteplici funzioni per soddisfare i requisiti di alta velocità, alta capacità e affidabilità delle interconnessioni dei data center.
1. Moduli transponder
I moduli transponder sono il cuore di un DCI BOX. Sono responsabili della conversione dei segnali elettrici provenienti dalle apparecchiature del data center in segnali ottici adatti alla trasmissione a lunga distanza su cavi in fibra ottica e viceversa. Questi moduli supportano varie velocità dati, come 100G, 200G e persino 400G, per soddisfare le crescenti richieste di larghezza di banda dei moderni data center.
ILScheda Muxponder FW8800 DCI BOX 200Gè un eccellente esempio di modulo transponder nella nostra linea di prodotti DCI BOX. Combina funzioni di multiplexing e transponder, consentendo di aggregare più segnali a velocità inferiore in un unico segnale ottico ad alta velocità per una trasmissione efficiente. Questa scheda utilizza tecniche di modulazione avanzate e componenti ottici per garantire conversione e trasmissione del segnale di alta qualità, con tassi di errore di bit bassi ed elevata efficienza spettrale.
2. Piattaforma transponder OTN
La piattaforma transponder OTN (Optical Transport Network) è un altro componente essenziale del DCI BOX. OTN fornisce un framework standardizzato per il trasporto di dati su reti ottiche, offrendo funzionalità come multiplexing, grooming e protezione.
NostroPiattaforma transponder FW8800 DCI BOX OTNè progettato per supportare le interconnessioni di data center basate su OTN. Può gestire un'ampia gamma di servizi, tra cui Ethernet, Fibre Channel e SONET/SDH, e mapparli su frame OTN per una trasmissione efficiente. La piattaforma fornisce inoltre potenti funzionalità di gestione e monitoraggio, consentendo agli operatori di configurare, controllare e risolvere facilmente i problemi della rete. Supporta funzionalità come la protezione del percorso OTN, che può trasferire rapidamente il traffico su un percorso di backup in caso di guasto del collegamento, garantendo un'elevata disponibilità dell'interconnessione del data center.
3. Unità di multiplexing e demultiplexing
Le unità di multiplexing e demultiplexing vengono utilizzate per combinare più segnali ottici su un'unica fibra per la trasmissione e separarli all'estremità di ricezione. Queste unità sono essenziali per massimizzare l’utilizzo delle risorse in fibra ottica e aumentare la capacità complessiva della rete DCI.
In un DCI BOX, queste unità utilizzano tecniche come il Wavelength - Division Multiplexing (WDM). Il WDM consente di trasmettere simultaneamente più segnali ottici di diverse lunghezze d'onda sulla stessa fibra, aumentando notevolmente la capacità di trasporto dei dati. Lunghezza d'onda grossa - Multiplexing di divisione (CWDM) e Lunghezza d'onda densa - Multiplexing di divisione (DWDM) sono due tipi comuni di WDM utilizzati nelle applicazioni DCI. CWDM è adatto per applicazioni a breve e media distanza con un numero di canali relativamente basso, mentre DWDM è utilizzato per applicazioni a lunga distanza e ad alta capacità con un numero elevato di canali.
4. Scheda NMS
La scheda Network Management System (NMS) è un componente fondamentale per il funzionamento e la gestione del DCI BOX. Fornisce un'interfaccia centralizzata per il monitoraggio e il controllo di tutte le funzioni e i componenti all'interno del DCI BOX.

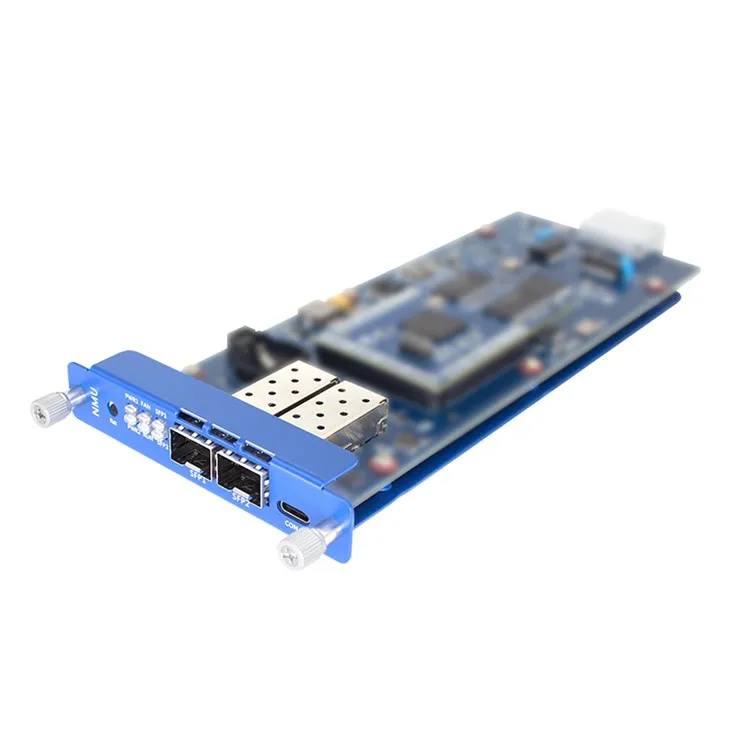

NostroScheda NMS DCI BOX FW8800offre funzionalità di gestione complete. Può raccogliere dati sulle prestazioni in tempo reale da tutti i moduli e le unità del DCI BOX, come potenza del segnale, tasso di errore in bit e temperatura. Sulla base di questi dati, gli operatori possono rilevare e diagnosticare rapidamente i guasti, eseguire modifiche alla configurazione e ottimizzare le prestazioni della rete DCI. La scheda NMS supporta anche la gestione remota, consentendo agli operatori di gestire il DCI BOX da una posizione centrale, il che è molto conveniente per le reti di interconnessione di data center su larga scala.
5. Sistemi di alimentazione e raffreddamento
I sistemi di alimentazione e raffreddamento sono spesso trascurati ma sono vitali per il funzionamento affidabile del DCI BOX. Un'alimentazione stabile è essenziale per garantire che tutti i componenti del DCI BOX possano funzionare correttamente.
L'alimentatore in un DCI BOX è progettato per fornire fonti di alimentazione ridondanti. La ridondanza garantisce che in caso di guasto di una fonte di alimentazione, l'altra possa continuare a fornire energia al sistema, prevenendo qualsiasi interruzione dell'interconnessione del data center. Dispone inoltre di meccanismi di protezione da sovratensione, sottotensione e sovracorrente per salvaguardare i componenti da danni elettrici.
I sistemi di raffreddamento sono necessari per dissipare il calore generato dai componenti elettronici presenti nel DCI BOX. Componenti ad alta potenza come transponder e multiplexer possono generare una quantità significativa di calore che, se non adeguatamente dissipata, può portare a un degrado delle prestazioni e persino al guasto dei componenti. I sistemi di raffreddamento in un DCI BOX utilizzano generalmente ventole o metodi di raffreddamento a liquido per mantenere la temperatura entro un intervallo operativo sicuro.
6. Moduli di controllo e commutazione
I moduli di controllo e commutazione vengono utilizzati per gestire il flusso di dati all'interno del DCI BOX. Possono instradare i segnali dati tra diversi componenti, come transponder e multiplexer, in base alla configurazione della rete e ai requisiti di traffico.
Questi moduli utilizzano algoritmi avanzati e meccanismi di controllo per garantire un instradamento dei dati efficiente e affidabile. Possono anche supportare funzionalità come il modellamento del traffico e la gestione della qualità del servizio (QoS). Il modellamento del traffico consente all'operatore di controllare la velocità del flusso di dati per prevenire la congestione della rete, mentre la gestione della QoS garantisce che i servizi critici ricevano una priorità più elevata e prestazioni migliori nella rete.
7. Meccanismi di protezione e ripristino
I meccanismi di protezione e ripristino sono cruciali per garantire l’affidabilità della rete DCI. In un ambiente di interconnessione di data center, qualsiasi interruzione della rete può avere un impatto significativo sulle operazioni aziendali.
Il DCI BOX è dotato di varie funzionalità di protezione e ripristino. Ad esempio, come accennato in precedenza, la protezione del percorso OTN può trasferire rapidamente il traffico su un percorso di backup in caso di errore del collegamento. Inoltre, esistono anche meccanismi di protezione contro i guasti delle apparecchiature. Ad esempio, è possibile utilizzare componenti ridondanti e il sistema può passare automaticamente al componente di backup in caso di guasto del componente principale. Questi meccanismi sono progettati per ridurre al minimo i tempi di inattività dell'interconnessione del data center e garantire la continua disponibilità dei servizi.
Conclusione
In conclusione, un DCI BOX è un sistema complesso e sofisticato composto da più componenti che lavorano insieme per fornire interconnessioni affidabili e ad alta velocità ai data center. Ogni componente, dai moduli transponder ai meccanismi di protezione e ripristino, svolge un ruolo vitale nelle prestazioni e nella funzionalità complessive del DCI BOX.
Se sei interessato ai nostri prodotti DCI BOX e desideri discutere i tuoi requisiti specifici per l'interconnessione dei data center, ti invitiamo a contattarci per una trattativa di approvvigionamento dettagliata. Il nostro team di esperti è pronto a fornirti le migliori soluzioni e supporto per soddisfare le tue esigenze aziendali.
