Yo, come va, gente? In qualità di fornitore di DWDM Mux Demux, ho avuto la mia giusta dose di esperienza pratica con questi fantastici dispositivi. Oggi voglio parlare delle limitazioni di DWDM Mux Demux in termini di larghezza di banda della rete.
Prima di tutto, esaminiamo rapidamente cos'è DWDM Mux Demux. DWDM sta per Dense Wavelength - Division Multiplexing. Mux e Demux si riferiscono rispettivamente a multiplexer e demultiplexer. I multiplexer combinano più segnali ottici di diverse lunghezze d'onda in un'unica fibra, mentre i demultiplexer fanno il contrario, suddividendoli. È una tecnologia straordinaria che ci ha permesso di aumentare notevolmente la capacità della rete raggruppando insieme un insieme di segnali su un'unica fibra.
Vincoli del livello fisico
Una delle limitazioni più significative è legata al livello fisico. La fibra ottica stessa ha una finestra di trasmissione finita. Attualmente, la finestra più comunemente utilizzata per DWDM è nella banda C (1530 - 1565 nm) e nella banda L (1565 - 1625 nm). Sebbene esistano altre bande potenziali come la banda S, il loro utilizzo è meno diffuso per vari motivi tecnologici e di costo.
Il problema nel fare affidamento su queste bande limitate è che possiamo inserire al loro interno solo un certo numero di lunghezze d’onda. Ciascuna lunghezza d'onda necessita di una certa spaziatura per evitare interferenze. Mentre proviamo ad aumentare il numero di lunghezze d'onda nelle bande disponibili, riscontriamo problemi con la diafonia. La diafonia si verifica quando i segnali di una lunghezza d'onda iniziano a interferire con i segnali su lunghezze d'onda adiacenti. Questa interferenza può degradare la qualità della trasmissione dei dati e limitare la larghezza di banda complessiva che possiamo ottenere.
Ad esempio, se guardi il nostroRack Mux e Demux 1U DWDM a fibra singola 8CH (16 lunghezze d'onda)., è progettato per funzionare all'interno di queste bande specifiche. Con l'aumento della richiesta di maggiore larghezza di banda, potremmo scoprire che stiamo spingendo i limiti di ciò che questi dispositivi possono gestire in termini di lunghezze d'onda disponibili nella finestra di trasmissione della fibra.
Limitazioni dei componenti
Anche i componenti utilizzati nei sistemi DWDM Mux Demux svolgono un ruolo importante nel limitare la larghezza di banda della rete. Gli amplificatori ottici sono una parte cruciale di questi sistemi. Vengono utilizzati per potenziare i segnali ottici mentre percorrono lunghe distanze attraverso la fibra. Tuttavia, gli amplificatori hanno i loro limiti.
Gli amplificatori in fibra drogata Erbio (EDFA), comunemente utilizzati nei sistemi DWDM, hanno una larghezza di banda di guadagno limitata. Non possono amplificare tutte le lunghezze d'onda ugualmente bene. Nella banda C, ad esempio, il profilo di guadagno di un EDFA non è piatto. Ciò significa che alcune lunghezze d'onda riceveranno una maggiore amplificazione rispetto ad altre. Di conseguenza, quando proviamo ad aumentare il numero di lunghezze d'onda nel sistema, potremmo ritrovarci con alcuni segnali troppo deboli o troppo forti.
Un altro componente fondamentale è il filtro. I filtri vengono utilizzati nei demultiplexer per separare le diverse lunghezze d'onda. I filtri devono avere un elevato livello di selettività per separare accuratamente le lunghezze d'onda. Ma con l’aumento del numero di lunghezze d’onda, diventa più difficile progettare filtri in grado di fornire la selettività necessaria. Se i filtri non sono abbastanza buoni, avremo problemi con la diafonia e il degrado della qualità del segnale, che a sua volta limita la larghezza di banda utilizzabile.
Prendi il nostro8CH DWDM Mux e Demux doppia fibra 1UPer esempio. I componenti interni devono lavorare in armonia per garantire il corretto multiplexing e demultiplexing. Ma poiché la richiesta di una maggiore larghezza di banda ci spinge ad aumentare il numero di canali, questi componenti potrebbero iniziare a non essere all’altezza in termini di prestazioni.
Effetti non lineari
Gli effetti non lineari nelle fibre ottiche rappresentano un'altra limitazione importante. Quando la potenza ottica nella fibra diventa troppo elevata possono verificarsi fenomeni non lineari. Questi includono la modulazione di fase automatica (SPM), la modulazione di fase incrociata (XPM) e il missaggio a quattro onde (FWM).
La modulazione di autofase fa sì che la fase di un segnale ottico cambi mentre si propaga attraverso la fibra. Ciò può portare ad un allargamento spettrale del segnale, che può interferire con le lunghezze d'onda adiacenti. La modulazione a fase incrociata si verifica quando la fase di un segnale è influenzata dall'intensità di un altro segnale adiacente. Il missaggio a quattro onde è un processo in cui tre segnali di ingresso interagiscono per generare un quarto segnale a una nuova lunghezza d'onda.
Questi effetti non lineari diventano più pronunciati man mano che aumentiamo il numero di lunghezze d'onda e i livelli di potenza nella fibra. Per mitigare questi effetti, spesso è necessario ridurre i livelli di potenza dei singoli segnali. Ma ridurre la potenza può limitare la distanza che i segnali possono percorrere senza un degrado significativo, oppure potrebbe essere necessario installare più amplificatori lungo la fibra, il che aumenta il costo e la complessità della rete.

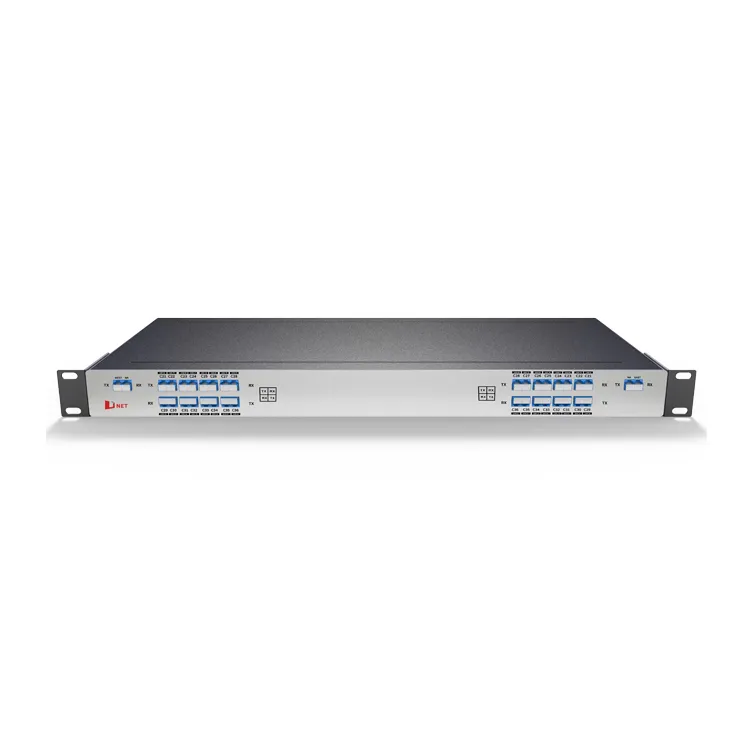

NostroRack 1U OADM 8CH DWDM ovest e est a fibra singolaè soggetto anche a questi effetti non lineari. Quando proviamo ad aumentare la larghezza di banda aggiungendo più lunghezze d'onda o aumentando la potenza, dobbiamo stare molto attenti a gestire queste non linearità.
Considerazioni su costi e benefici
Quando si tratta di espandere la larghezza di banda della rete utilizzando DWDM Mux Demux, è necessario considerare anche i costi e i benefici. L'aggiunta di più lunghezze d'onda al sistema richiede componenti più costosi. Ad esempio, filtri e amplificatori di alta qualità per un gran numero di lunghezze d'onda possono essere piuttosto costosi.
Inoltre, l’installazione e la manutenzione di un sistema DWDM con un elevato numero di lunghezze d’onda risultano più complesse. Sono necessari tecnici qualificati per gestire la configurazione e la risoluzione dei problemi. Ciò può comportare notevoli costi di manodopera per tutta la durata del sistema.
Di conseguenza, si arriva a un punto in cui il costo dell'aggiunta di maggiore larghezza di banda utilizzando DWDM Mux Demux potrebbe non essere giustificabile. Le aziende devono valutare i vantaggi di una maggiore larghezza di banda rispetto ai costi di aggiornamento del sistema.
Conclusione e invito all'azione
Quindi, come puoi vedere, ci sono diverse limitazioni alla larghezza di banda che DWDM Mux Demux può fornire. Tuttavia, nonostante queste limitazioni, la tecnologia DWDM è ancora uno strumento incredibilmente potente per l’espansione della capacità della rete.
Nella nostra azienda lavoriamo costantemente al miglioramento della tecnologia per superare queste limitazioni. Stiamo ricercando nuovi materiali e design per i componenti e cercando modi per gestire meglio gli effetti non lineari.
Se stai cercando un sistema DWDM Mux Demux e stai cercando di massimizzare la larghezza di banda della tua rete pur lavorando entro queste limitazioni, ci piacerebbe chattare con te. Non esitate a contattarci per una consulenza e vedere come possiamo personalizzare una soluzione alle vostre esigenze specifiche.
Riferimenti
- Agrawal, GP (2002). Fibra ottica non lineare (3a ed.). Stampa accademica.
- Anziano, JM (1992). Comunicazioni in fibra ottica: principi e pratica. Prentice Hall.
- Ramaswami, R. e Sivarajan, KN (2002). Reti ottiche: una prospettiva pratica (2a ed.). Morgan Kaufmann.
