Nel campo delle moderne reti di comunicazione ottica, i sistemi Mux Demux Dense Wavelength Division Multiplexing (DWDM) svolgono un ruolo fondamentale nel consentire la trasmissione di dati ad alta capacità. Tuttavia, la perdita di segnale è un problema persistente che può ridurre significativamente le prestazioni di questi sistemi. In qualità di fornitore DWDM Mux Demux, comprendo l'importanza di affrontare questo problema per garantire un funzionamento ottimale della rete. In questo blog condividerò alcune strategie efficaci per ridurre la perdita di segnale in DWDM Mux Demux.
Comprensione della perdita di segnale in DWDM Mux Demux
Prima di approfondire le soluzioni, è essenziale comprendere le fonti di perdita di segnale nei sistemi DWDM Mux Demux. La perdita di segnale può verificarsi a causa di vari fattori, tra cui l'attenuazione della fibra, le perdite del connettore, le perdite di inserzione del multiplexer e del demultiplexer e la dispersione.
L'attenuazione della fibra è la naturale riduzione dell'intensità del segnale mentre la luce viaggia attraverso la fibra ottica. È causato principalmente da perdite di assorbimento, dispersione e flessione. Le perdite dei connettori si verificano nelle interfacce tra fibre ottiche e componenti, come connettori e adattatori. Queste perdite possono essere dovute a disallineamento, sporco o lucidatura impropria delle estremità del connettore.
Le perdite di inserzione del multiplexer e del demultiplexer sono inerenti alla progettazione di questi componenti. Quando più lunghezze d'onda vengono combinate o separate, si verifica sempre una certa perdita di potenza del segnale. La dispersione, d'altro canto, può causare la diffusione degli impulsi ottici, con conseguente interferenza tra i simboli e degrado del segnale.
Strategie per ridurre la perdita di segnale
1. Selezione della fibra di alta qualità
La scelta della fibra ottica è fondamentale per ridurre al minimo la perdita di segnale. Le fibre monomodali sono comunemente utilizzate nei sistemi DWDM grazie alle loro caratteristiche di bassa attenuazione e dispersione. Quando si selezionano le fibre, cercare quelle con bassi coefficienti di attenuazione alle lunghezze d'onda operative del sistema DWDM. Ad esempio, le fibre G.652 e G.655 sono ampiamente utilizzate nelle applicazioni DWDM. Le fibre G.652 hanno una bassa attenuazione nelle bande 1310 nm e 1550 nm, mentre le fibre G.655 sono ottimizzate per una dispersione ridotta nelle bande C (1530 - 1565 nm) e L - band (1565 - 1625 nm).
2. Installazione e manutenzione corrette del connettore
I connettori sono una delle principali fonti di perdita di segnale nei sistemi DWDM. Per ridurre le perdite del connettore, garantire una corretta installazione e manutenzione. Durante l'installazione, utilizzare connettori e adattatori di alta qualità progettati per prestazioni a bassa perdita. Pulire accuratamente le estremità del connettore prima dell'accoppiamento per rimuovere sporco o detriti. Utilizzare salviette che non lasciano pelucchi e soluzioni detergenti adeguate per pulire i connettori.
Ispezionare regolarmente i connettori per rilevare eventuali segni di danni o usura. Sostituire immediatamente eventuali connettori danneggiati. Inoltre, utilizzare i cappucci dei connettori quando i connettori non sono in uso per proteggerli da polvere e contaminazione.
3. Ottimizzazione della progettazione di multiplexer e demultiplexer
In qualità di fornitore DWDM Mux Demux, ci concentriamo sull'ottimizzazione della progettazione dei nostri multiplexer e demultiplexer per ridurre al minimo le perdite di inserzione. Per fabbricare questi componenti con elevata precisione vengono utilizzate tecniche di produzione avanzate, come la tecnologia dei circuiti planari a onde luminose (PLC). I dispositivi DWDM Mux Demux basati su PLC offrono basse perdite di inserzione, elevato isolamento del canale ed eccellente stabilità della lunghezza d'onda.

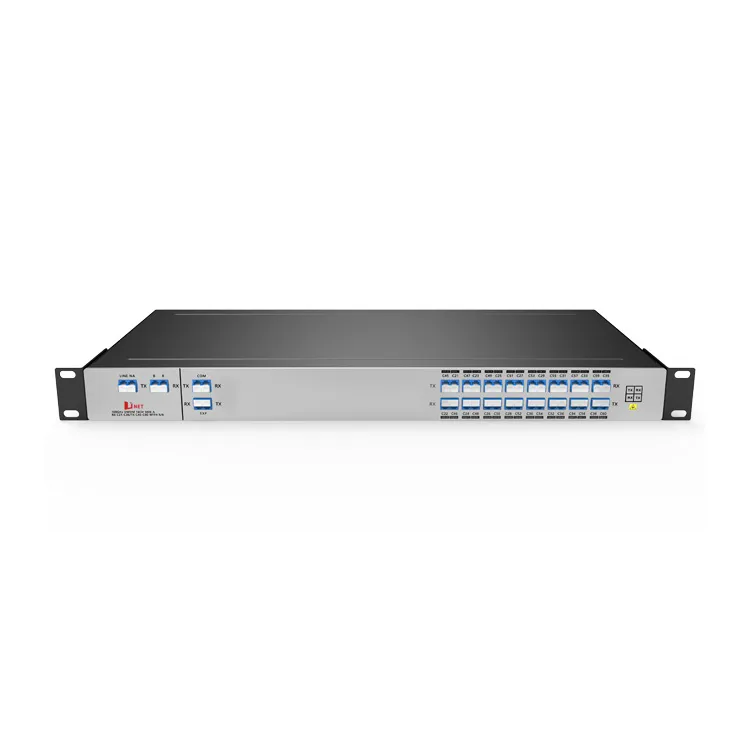

Quando si seleziona un DWDM Mux Demux, considerare le specifiche sulla perdita di inserzione. Cerca prodotti con basse perdite di inserzione, in genere inferiori a 1 dB per canale. Ad esempio, il nostroMux e Demux doppia fibra 16CH DWDM 1UERack Mux e Demux 1U DWDM a fibra singola 16CH (32 lunghezze d'onda).sono progettati con tecnologia all'avanguardia per fornire prestazioni a basse perdite.
4. Compensazione della dispersione
La dispersione può causare una significativa perdita di segnale nei sistemi DWDM, soprattutto su distanze di trasmissione a lungo raggio. Per compensare la dispersione, è possibile utilizzare fibre di compensazione della dispersione (DCF) o moduli di compensazione della dispersione (DCM). I DCF hanno un coefficiente di dispersione negativo in grado di contrastare la dispersione positiva della fibra di trasmissione. I DCM, invece, sono dispositivi compatti che possono essere facilmente integrati nel sistema DWDM.
Quando si progetta una rete DWDM, calcolare i requisiti di dispersione in base alla distanza di trasmissione e alle lunghezze d'onda operative. Selezionare i DCF o DCM appropriati per garantire che la dispersione sia effettivamente compensata.
5. Amplificazione
Gli amplificatori ottici sono componenti essenziali nei sistemi DWDM per aumentare la potenza del segnale e compensare la perdita di segnale. Gli amplificatori in fibra drogata con erbio (EDFA) sono comunemente utilizzati nelle applicazioni DWDM grazie al loro elevato guadagno, alla bassa figura di rumore e all'ampia larghezza di banda operativa. Gli EDFA possono amplificare i segnali nelle bande C e L, che sono le bande di lunghezza d'onda più comunemente utilizzate nei sistemi DWDM.
Gli amplificatori Raman sono un altro tipo di amplificatore ottico che può essere utilizzato nei sistemi DWDM. Gli amplificatori Raman offrono un'amplificazione distribuita lungo la fibra, che può aiutare a ridurre la perdita complessiva del segnale. Quando si utilizzano amplificatori ottici, assicurarsi che l'impostazione e il monitoraggio del guadagno siano corretti per evitare un'amplificazione eccessiva, che può portare alla distorsione del segnale.
Test e monitoraggio
Test e monitoraggio regolari sono essenziali per garantire il corretto funzionamento dei sistemi DWDM Mux Demux e per rilevare tempestivamente eventuali problemi di perdita di segnale. I riflettometri ottici nel dominio del tempo (OTDR) possono essere utilizzati per misurare l'attenuazione della fibra e rilevare eventuali rotture o guasti nella fibra. Gli analizzatori di spettro ottico (OSA) possono essere utilizzati per monitorare la lunghezza d'onda e la potenza dei segnali DWDM.
Testando e monitorando regolarmente il sistema DWDM, eventuali problemi di perdita di segnale possono essere identificati e risolti tempestivamente. Ciò può aiutare a prevenire interruzioni della rete e garantire l'affidabilità a lungo termine del sistema DWDM.
Conclusione
Ridurre la perdita di segnale nei sistemi DWDM Mux Demux è fondamentale per il funzionamento efficiente delle moderne reti di comunicazione ottica. Selezionando fibre di alta qualità, installando e mantenendo correttamente i connettori, ottimizzando la progettazione di multiplexer e demultiplexer, compensando la dispersione, utilizzando amplificatori ottici e conducendo test e monitoraggi regolari, è possibile ottenere miglioramenti significativi nella perdita di segnale.
In qualità di fornitore DWDM Mux Demux, ci impegniamo a fornire prodotti e soluzioni di alta qualità ai nostri clienti. Nostro80CH AAWG DWDM MUX DEMUX fibra singola 1Ue altri prodotti DWDM sono progettati per soddisfare i requisiti più esigenti delle moderne reti ottiche.
Se sei interessato ai nostri prodotti DWDM Mux Demux o hai bisogno di ulteriore assistenza per ridurre la perdita di segnale nel tuo sistema DWDM, non esitare a contattarci per l'approvvigionamento e ulteriori discussioni.
Riferimenti
- "Tecnologia di comunicazione in fibra ottica" di Gerd Keiser.
- "Sistemi Dense Wavelength Division Multiplexing (DWDM)" di R. Ramaswami e KN Sivarajan.
- Standard di settore e documenti tecnici relativi alla tecnologia DWDM, come ITU - T G.694.1 e G.652.
